129 HEIDENHAIN TNC 310

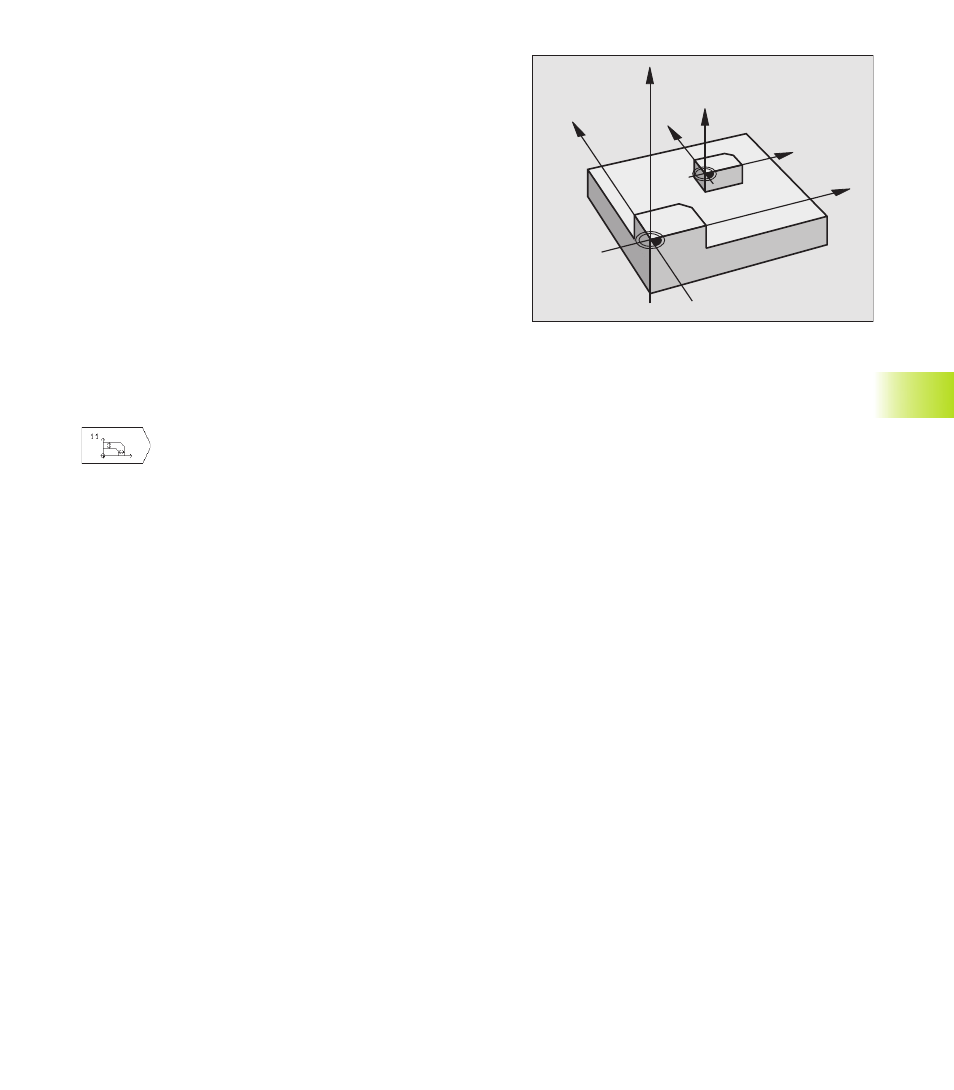

FATTORE DI SCALA (Ciclo 11)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili.
In questo modo è possibile tenere conto, p.es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell’indicazione di stato
supplementare.
Il fattore di scala è attivo
■ nel piano di lavoro o contemporaneamente per tutti e tre gli assi
di coordinate (in funzione del parametro macchina 7410)
■ per tutte le quote nei cicli
■ anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile
spostare l’origine su uno spigolo o un angolo del profilo.
ú FATTORE?: inserire il fattore SCL (ingl.: scaling); il
TNC moltiplica coordinate e raggi con questo fattore
SCL (come descritto in ”Attivazione”)
Ingrandimento: SCL maggiore di 1 fino a 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Annullamento dello spostamento
Riprogrammare il ciclo FATTORE DI SCALA con fattore 1.
8.6 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
