37 HEIDENHAIN TNC 310

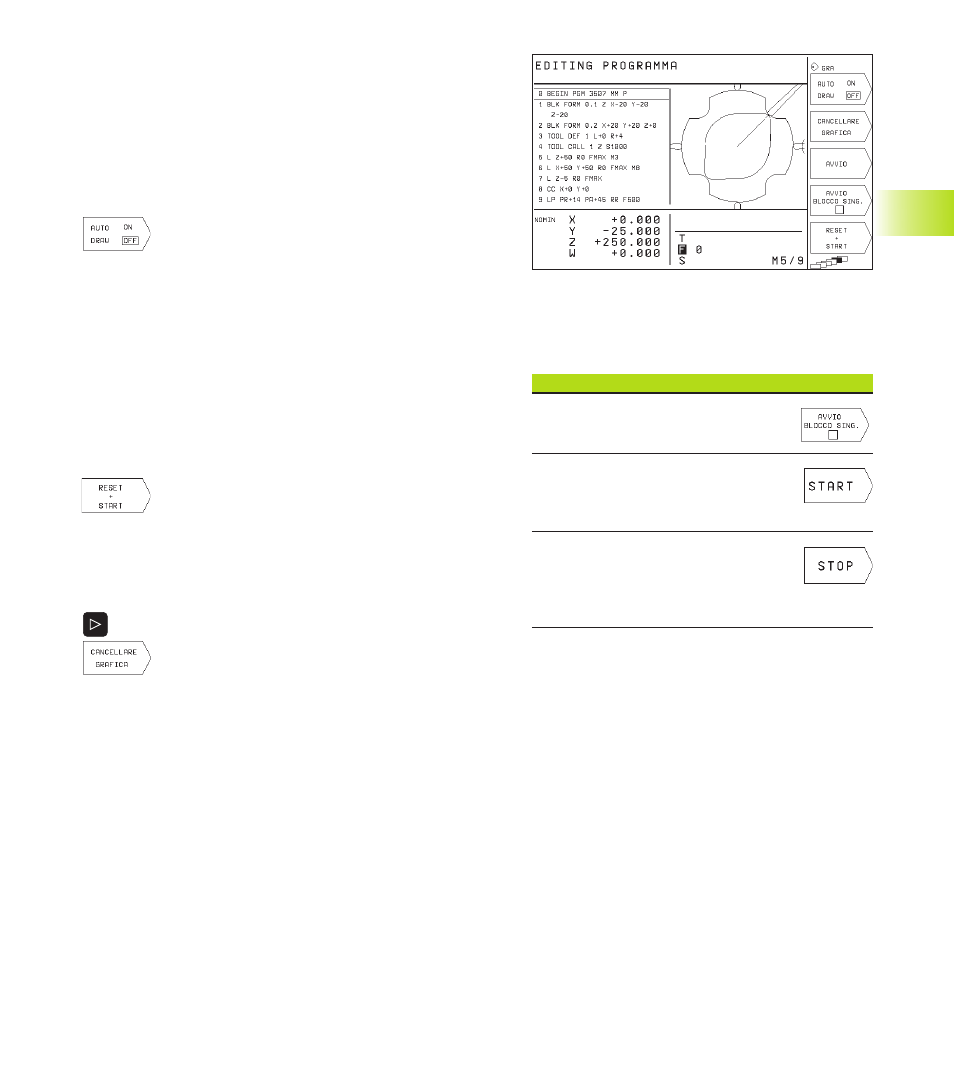

4.4 Grafica di programmazione
Durante la generazione di un programma il TNC può visualizzare
graficamente il profilo programmato
Esecuzione grafica contemporanea alla programmazione/non
contemporanea
ú Per commutare sulla ripartizione dello schermo con il programma
a sinistra e la grafica a destra: premere il softkey PGM + GRAFICA
ú Mettere il softkey AUTO DRAW su ON. Inserendo le
singole righe del programma, il TNC visualizzerà nella
finestra grafica tutte le traiettorie programmate.
Se non si desidera l’esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non rappresenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione per un
programma esistente
ú Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
ú Esecuzione della grafica: premere il softkey RESET
+ START
Altre funzioni vedere la tabella a destra.
Cancellazione della grafica
ú Commutare il livello softkey: vedere figura a destra
ú Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
Funz. della grafica di programmaz. Softkey
Generazione grafica di programmazione
blocco per blocco
Generazione grafica di programmazione
totaleo completarla dopo
RESET + START
Arresto della grafica di programmazione:
Questo softkey compare solo mentre
il TNC genera una grafica di
programmazione
