11 Sistemi di tastatura 3D 164

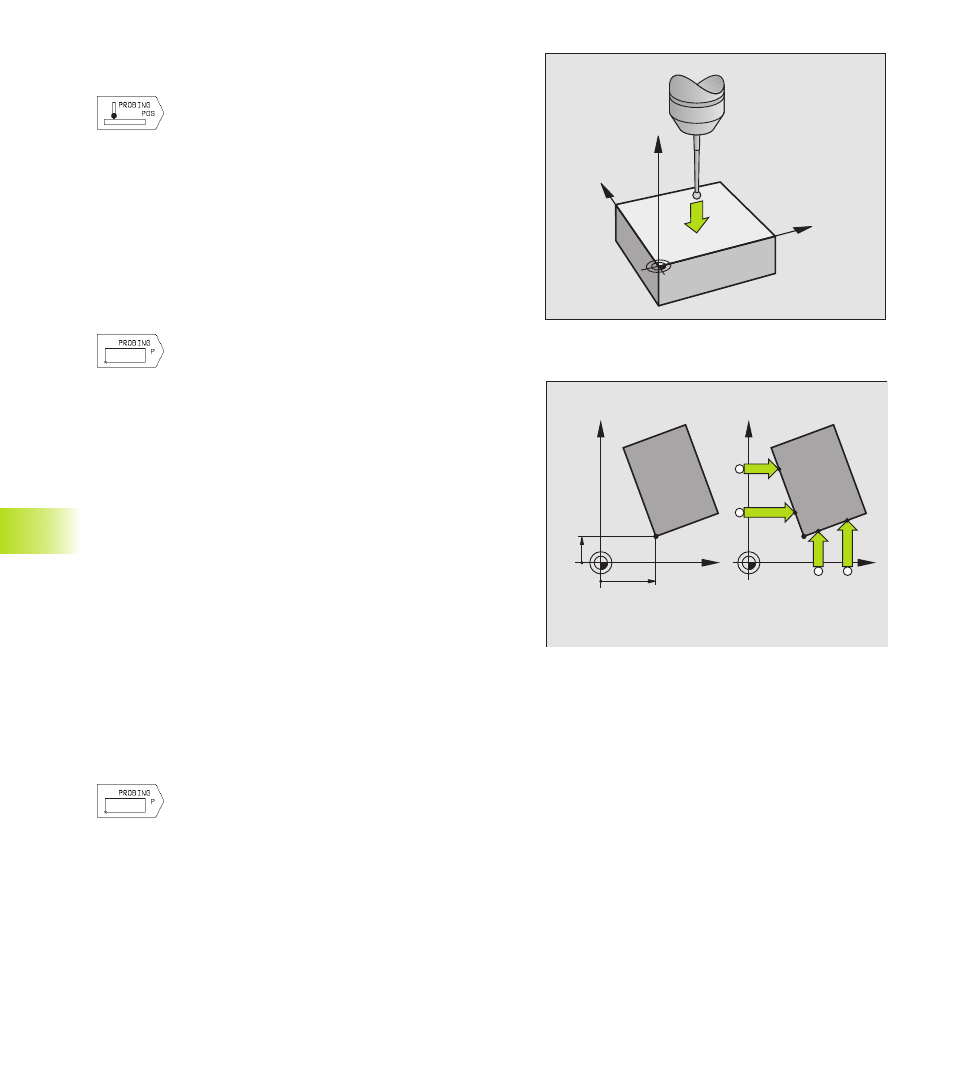

Impostazione dell’origine in un asse qualsiasi (vedere figura a
destra in alto)
ú Selezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse per i
quali viene impostato l’origine, p.es. tastatura di Z in
direzione Z: eseguire la selezione con i tasti freccia.
ú Tastatura: premere il tasto START NC
ú ORIGINE: introdurre la coordinata nominale e
confermare con il tasto ENT
Spigolo quale origine, confermare i punti tastati per la rotazione
base (vedere figura in centro a destra)
ú Selezione della funzione di tastatura: premere il
softkey TASTARE P
ú PUNTI DI TAST. DALLA ROTAZIONE BASE?:
premere il softkey YES per confermare le coordinate
dei punti tastati
ú Posizionare il tastatore vicino al punto da tastare
sullo spigolo del pezzo, non precedentemente
tastato per la rotazione base
ú Selezione della direzione di tastatura: selezionare
l’asse con i tasti freccia
ú Tastatura: premere il tasto START NC
ú Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
ú Tastatura: premere il tasto START NC
ú ORIGINE: introdurre nella finestra del menu
entrambe le coordinate dell‘origine e confermare
con ENT
ú Conclusione della funzione di tastatura: premere
END
Spigolo quale origine, senza conferma dei punti tastati per la
rotazione base
ú Selezione della funzione di tastatura: premere il
softkey TASTARE P
ú PUNTI DI TAST. DALLA ROT. BASE?: Negare con il
softkey NO ENT (questa domanda comparirà soltanto
in caso di una precedente rotazione base)
ú Tastare due volte entrambi i bordi del pezzo
ú Introdurre le coordinate dell’origine e confermarle
con ENT
ú Conclusione della funzione di tastatura: premere
END
