32 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione
4.3 Apertura e inserimento programmi
Configurazione di un programma NC nel formato in
chiaro HEIDENHAIN
Un programma di lavorazione consiste in una serie di blocchi di

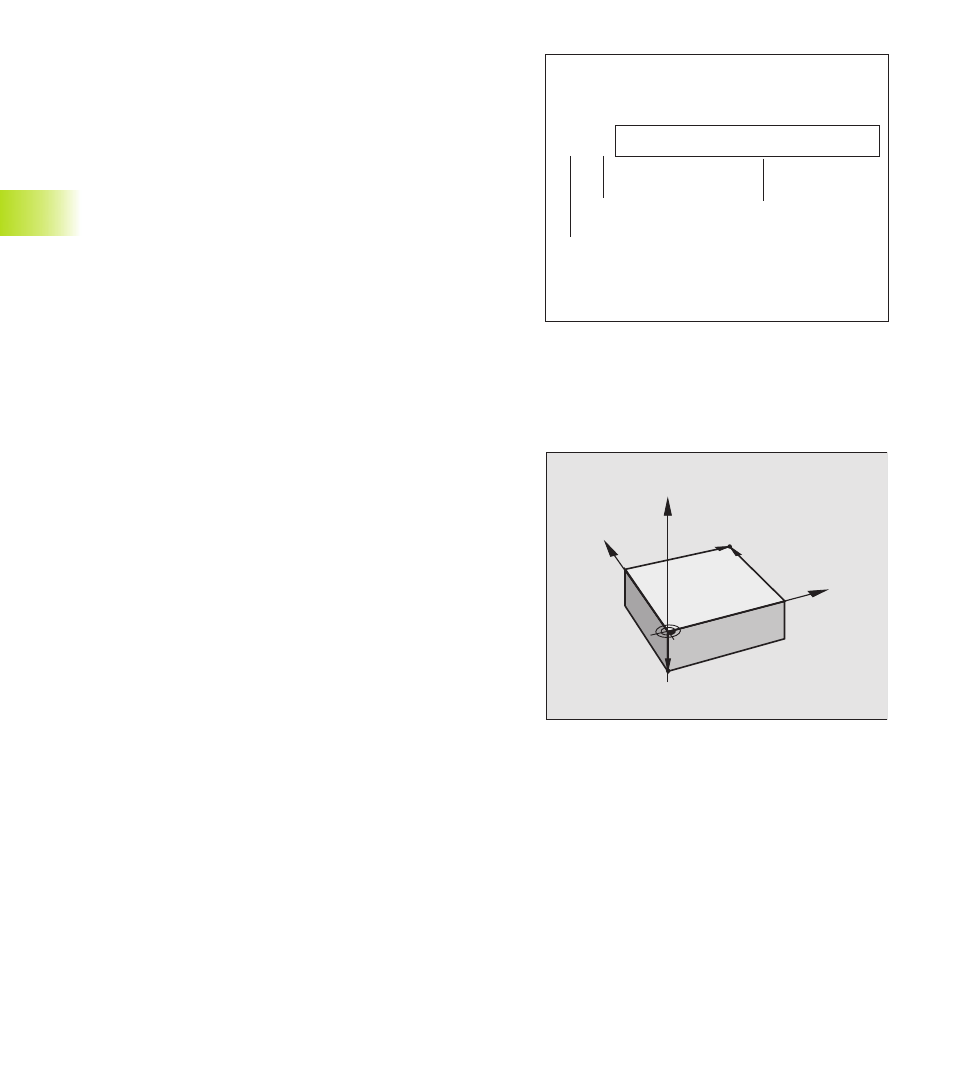

programma. La figura a destra illustra i singoli elementi di un blocco.
Il TNC numera i blocchi dei programmi di lavorazione in ordine
crescente.
Il primo blocco di un programma è identificato dall‘istruzione ”BEGIN
PGM”, dal nome del programma e dall’unità di misura utilizzata.
I blocchi successivi contengono i dati relativi a:
■ il pezzo grezzo
■ le definizioni e le chiamate utensili,
■ avanzamenti e numeri di giri, nonché
■ le traiettorie, i cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall‘istruzione ”END
PGM”, il nome del programma e l’unità di misura utilizzata.
Definizione del pezzo grezzo: BLK FORM
Direttamente dopo l’apertura di un nuovo programma si deve definire
un pezzo parallelepipedo, non lavorato. Questa definizione occorre al
TNC per le simulazioni grafiche. I lati del parallelepipedo possono avere
una lunghezza massima di 30 000 mm e devono essere paralleli agli
assi X,Y e Z. Questo pezzo grezzo viene definito tramite due dei suoi
spigoli:
■ Punto MIN, corrispondente alle coordinate X,Y e Z più piccole del
parallelepipedo, da inserire quali valori assoluti
■ Punto MAX, corrispondente alle coordinate massime X,Y e Z del
parallelepipedo, da inserire quali valori assoluti o incrementali
4.3
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Y
X
Z
MAX
MIN
Blocco:
10 L X+10 Y+5 R0 F100 M3
Funzione di traiettoria Istruzioni
Numero blocco
