19 HEIDENHAIN TNC 310
Y
X
Z
X
Y

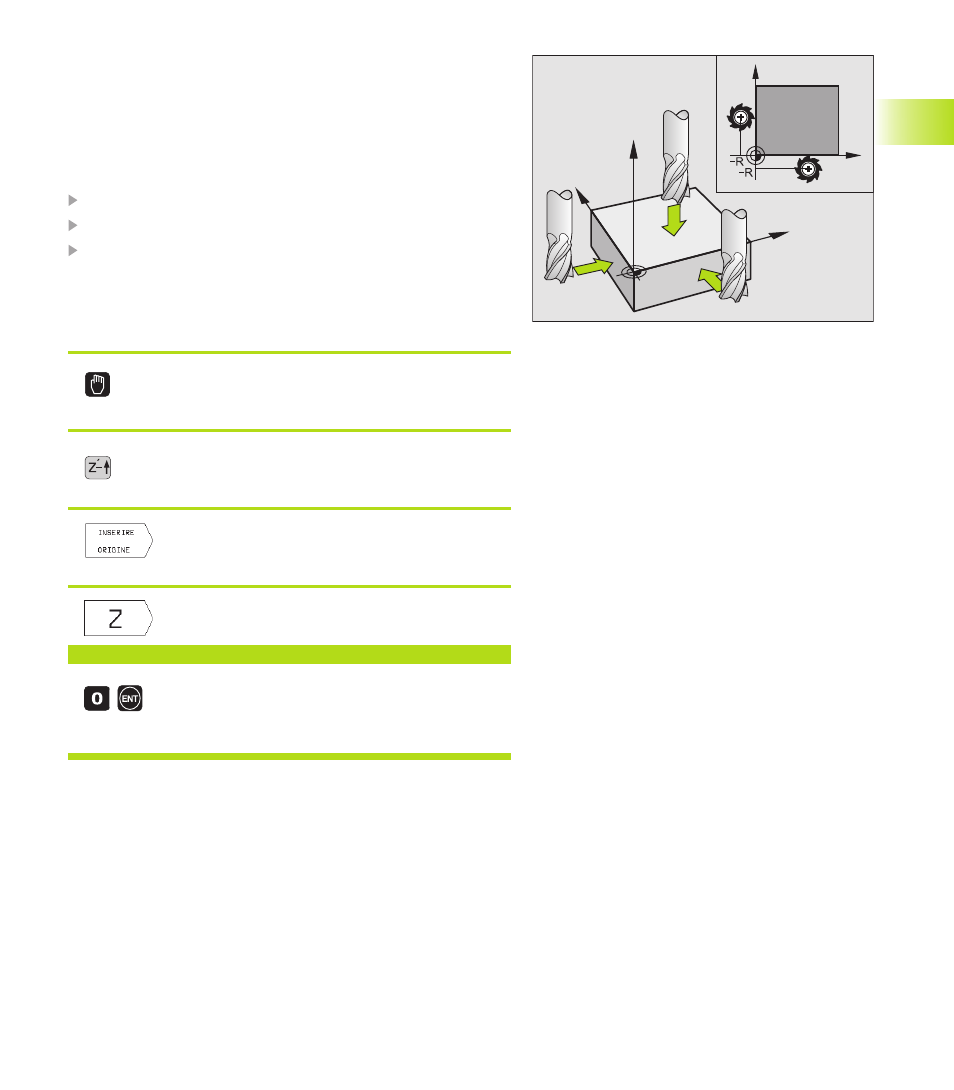

2.4 Determinazione dell‘origine
2.4 Determinazione dell'origine
(senza sistema di tastatura 3D)
Nella determinazione dell‘origine l’indicazione del TNC viene portata
sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
Serrare ed allineare il pezzo
Serrare l‘utensile zero con raggio noto
Assicurarsi che il TNC visualizzi le posizioni reali
Impostare l’origine
Misura di precauzione: se la superficie del pezzo non deve essere
sfiorata, si deve sovrapporvi un lamierino di spessore d noto. Per
l‘origine si dovrà inserire in questo caso un valore maggiorato di d.
Selezionare il modo operativo
FUNZIONAMENTO MANUALE
<
Spostare l’utensile con precauzione fino a sfiorare
il pezzo
<
Selezionare la funzione per l'impostazione
dell'origine
<
Selezionare l‘asse
IMPOSTAZIONE ORIGINE Z=
<
Utensile zero: impostare l’indicazione su una
posizione nota del pezzo (p.es. 0) o inserire lo
spessore d del lamierino
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell‘asse di accostamento un utensile con lunghezza nota,
impostare l‘indicazione dell‘asse di accostamento sulla lunghezza L
dell‘utensile o sulla somma Z=L+d.
