65 HEIDENHAIN TNC 310
6.3
Tr
aiet
to
rie – Coor
dinat
e car
tesiane

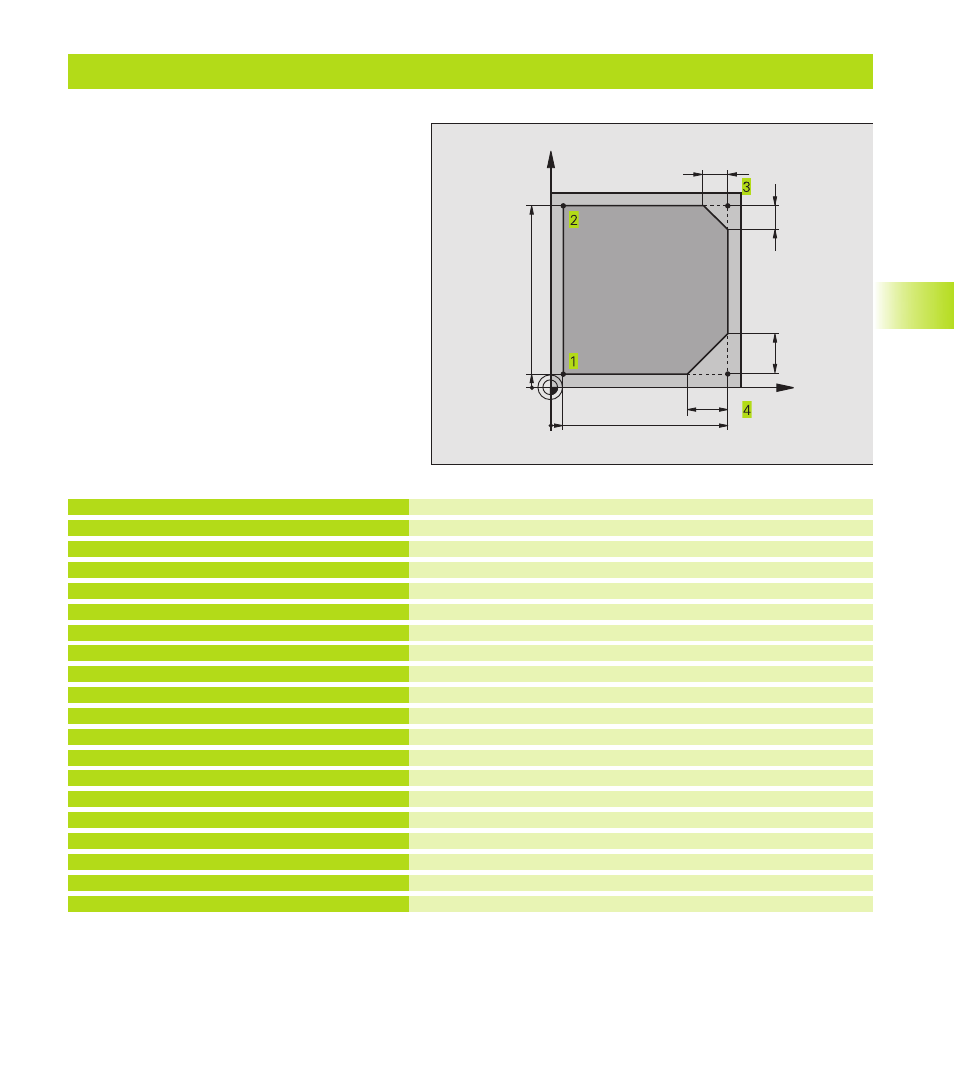

Esempio: Traiettoria lineare e smussi con coordinate cartesiane Esempio: Traiettoria lineare e smussi con coordinate cartesiane
X
Y
95 5
95
5
10
10
20
20
0 BEGIN PGM 10 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-20 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 L X+5 Y+5 RL F300
9 RND R2
10 L Y+95
11 L X+95
12 CHF 10
13 L Y+5
14 CHF 20
15 L X+5
16 RND R2
17 L X-20 R0 F1000
18 L Z+250 R0 F MAX M2
19 END PGM 10 MM
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
Definizione dell’utensile nel programma
Chiamata utensile con asse mandrino e nr. giri mandrino
Disimpegno utensile sull‘asse mandrino con rapido FMAX
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione con F = 1000 mm/min
Posizionamento sul punto 1 del profilo
Avvicinamento raccordato su traiettoria circolare con R=2 mm
Posizionamento sul punto 2
Punto 3: prima retta per lo spigolo 3
Programmazione smusso con lunghezza 10 mm
Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
Programmazione dello smusso con lunghezza 20 mm
Posizionamento sull’ultimo punto 1, seconda retta per spigolo 4
Distacco raccordato su traiettoria circolare con R=2 mm
Disimpegno utensile nel piano di lavoro
Disimpegno utensile nell‘asse mandrino, fine del programma
