70

6 Programmazione: Programmazione profili

Esempi di blocchi NC

18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+

In caso di coordinate incrementali inserire lo stesso segno
per DR e PA .

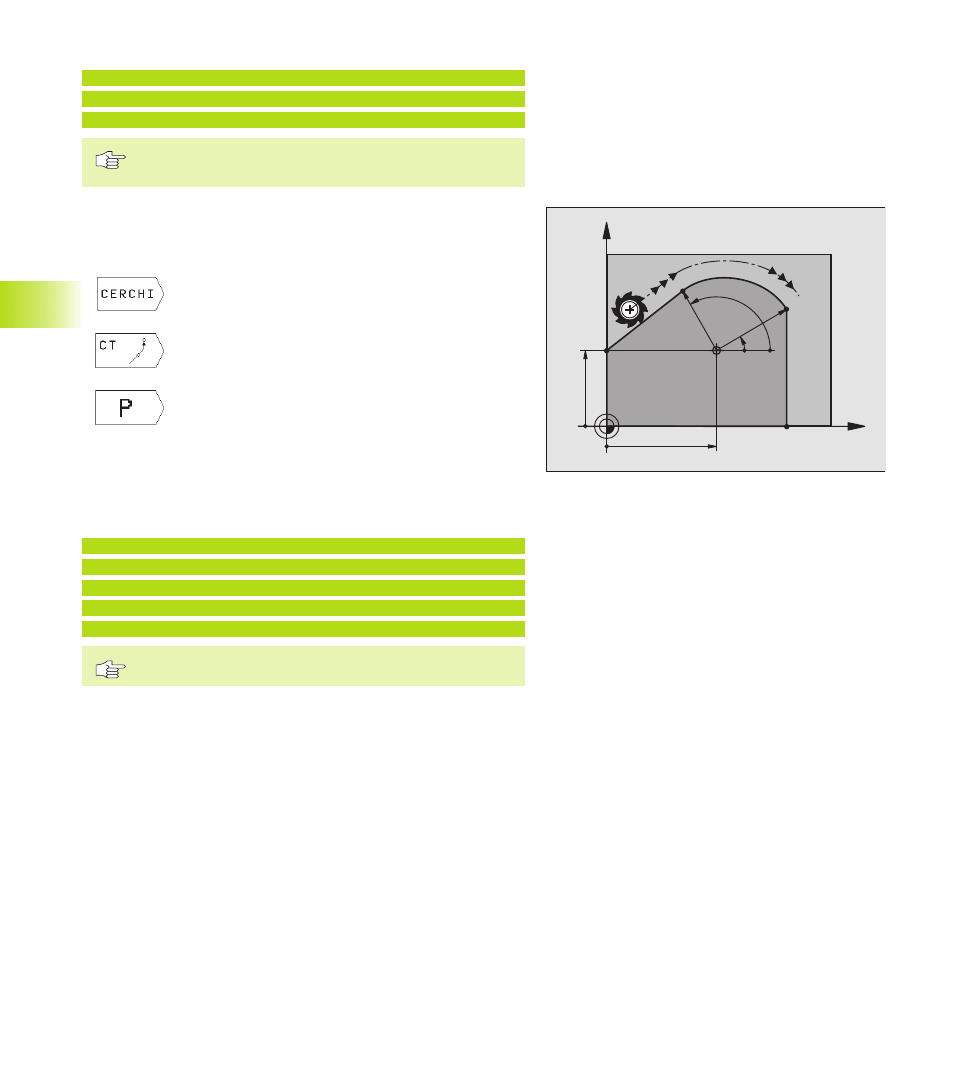

Traiettoria circolare CTP con raccordo tangenziale

L ’utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all‘elemento di profilo precedente.

ú

Selezione funzioni traiettorie circolari: premere il
softkey „CERCHI“

ú

Selezione traiettoria circolare CT: premere il
softkey CT

ú

Selezione inserimento in coordinate polari:
premere il softkey P (2. livello softkey)

ú

COORDINATE POLARI RAGGIO PR: Distanza del
punto finale della traiettoria circolare dal polo CC

ú

COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della traiettoria circolare

Esempi di blocchi NC

12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0

Il polo CC non è il centro della circonferenza!

6.4 T

raiet

to

rie – Coor

dinat

e polar

i

X

Y

40

35

CC

30°

120°

R30

R25
