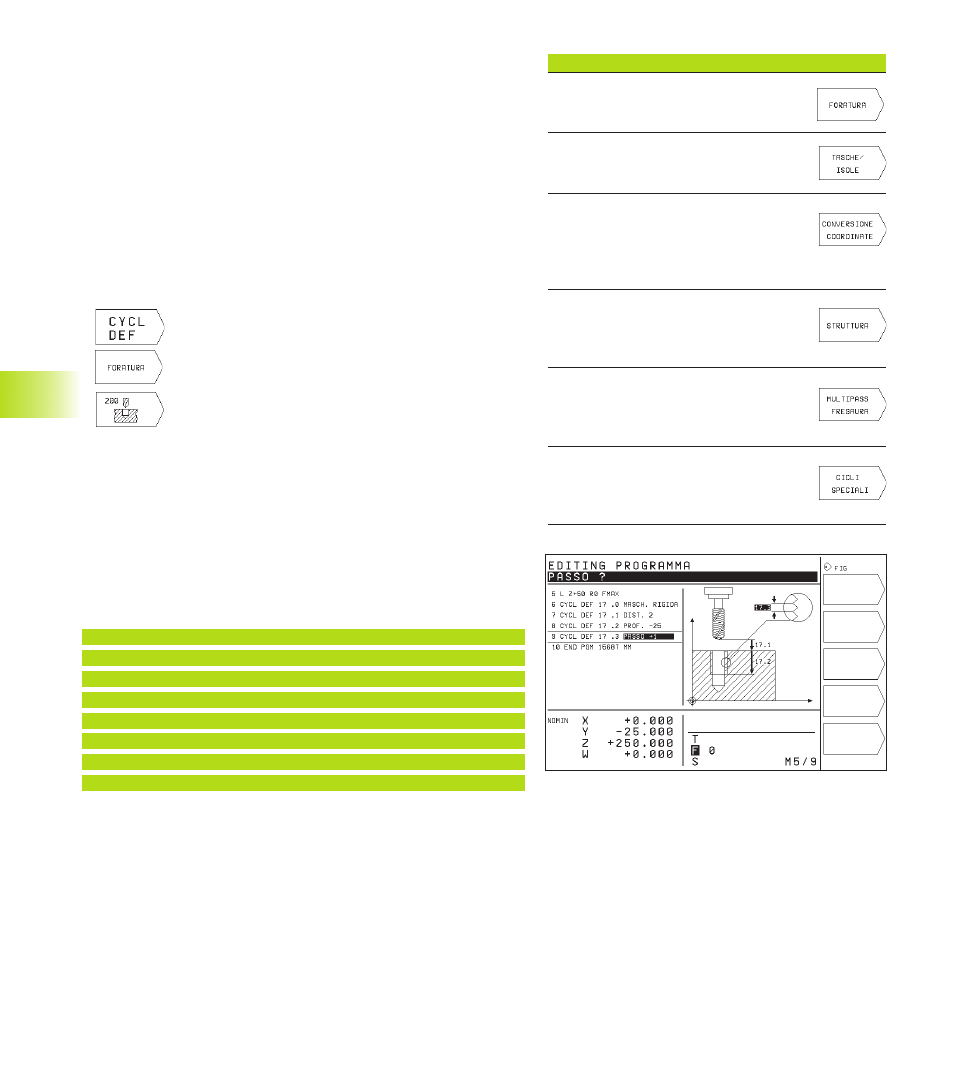

8 Programmazione: Cicli 84
8.1 Generalità relative ai cicli
Le lavorazioni di uso frequente che comprendono più passi di
lavorazione, sono memorizzate nel TNC quali cicli. Anche le
conversioni di coordinate e alcune funzioni speciali sono disponibili
quali cicli. La tabella a destra illustra i vari gruppi di cicli disponibili.
I cicli di lavorazione con numeri a partire da 200 utilizzano i para-
metri Q come parametri di trasferimento. I parametri che vengono
utilizzati dal TNC in diversi cicli con la stessa funzione, hanno
sempre lo stesso numero: p. es. Q200 è sempre la distanza di
sicurezza, Q202 la profondità di accostamento, ecc.
Definizione dei cicli
ú La riga di softkey visualizza i vari gruppi di cicli
ú Selezionare un gruppo di cicli, p. es. i cicli di
foratura
ú Selezionare il ciclo, p. es. FORATURA PROFONDA.
Il TNC aprirà un dialogo e chiederà tutti i valori da
inserire; contemporaneamente visualizzerà nella
metà destra dello schermo una grafica, nella quale i
para-metri da inserire sono evidenziati su un campo
chiaro Selezionare a tale scopo la ripartizione dello
schermo PROGRAMMA + IMMAGINE AUSILIARIA
ú Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
ú Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Esempi di blocchi NC
14 CYCL DEF 200 FORATURA
Q200=2
Q201=-40
Q206=250
Q202=5
Q210=0
Q203=-10
Q204=20
Gruppo di cicli Softkey
Cicli per foratura profonda, alesatura,
tornitura interna e maschiatura
Cicli per la fresatura di tasche, isole e
scanalature
Cicli per la conversione di coordinate
per spostare, ruotare, lavorare
in speculare, ingrandire o ridurre
qualsiasi profilo
Cicli per la realizzazione di sagome
di punti, p.es. cerchio di fori o superficie
forata
Cicli per la lavorazione a passate
contigue di superfici piane o ad
andamento irregolare
Cicli speciali con tempo di sosta, chia
mata di programmi e orientamento
del mandrino
8.1 Generalità relative ai cicli
