8 Programmazione: Cicli 108
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la
penetrazione
ú LUNGHEZZA 1. LATO : lunghezza della
scanalatura; definire la 1ª direzione di taglio
mediante il segno.
ú LUNGHEZZA 2. LATO : larghezza della scanalatura
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
SCANALATURA (asola) con penetrazione con
pendolamento (Ciclo 210)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l’utensile con un movimento
alternato.

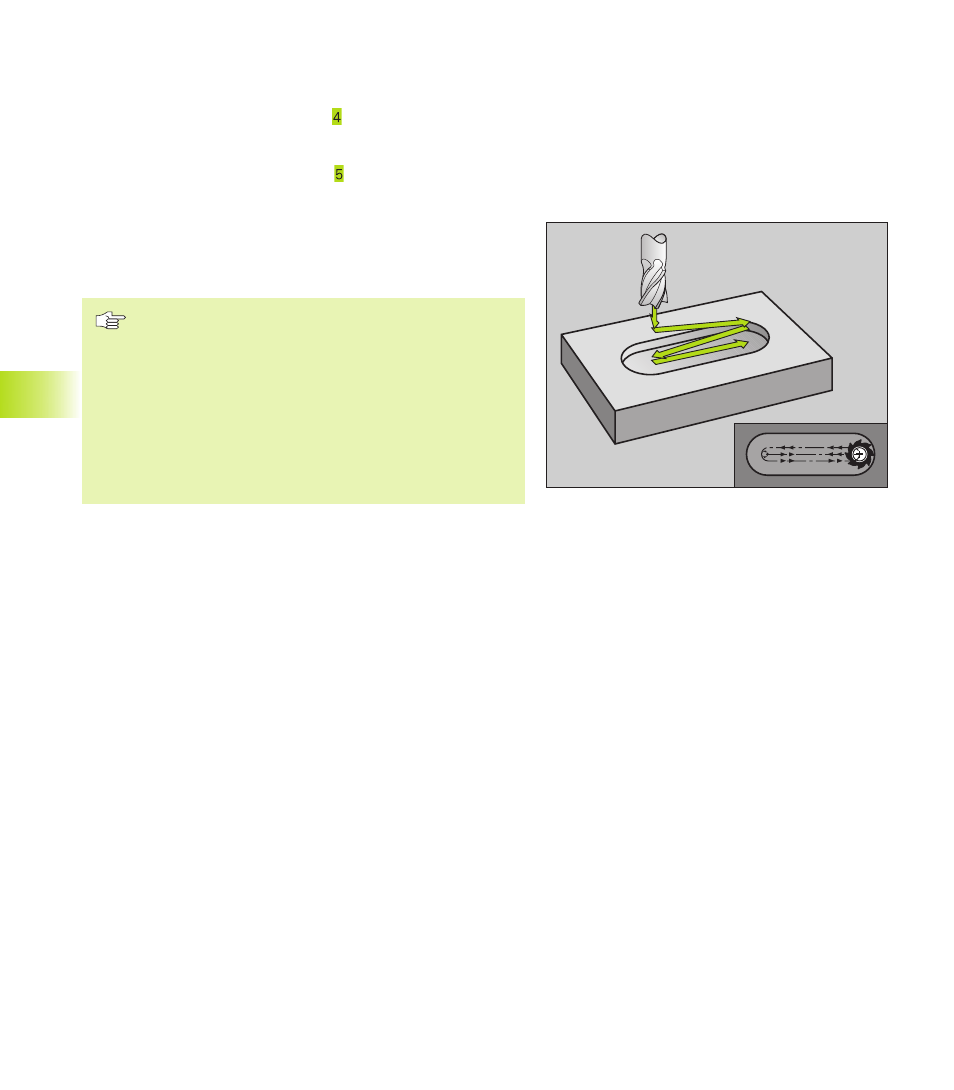

Sgrossatura
1 Il TNC posiziona l’utensile nell’asse del mandrino alla 2. DISTANZA
DI SICUREZZA e successivamente al centro del cerchio sinistro; da
qui il TNC posiziona l’utensile alla DISTANZA DI SICUREZZA sopra la
superficie del pezzo
2 L’utensile si porta con la velocità di AVANZAMENTO DI FRESATURA
sulla superficie del pezzo; da qui la fresa si porta in direzione
longitudinale della scanalatura - penetrando obliquamente nel
materiale - al centro del cerchio destro
3 Successivamente l’utensile ritorna di nuovo penetrando
obliquamente al centro del cerchio sinistro; questi passi si ripetono
fino al raggiungimento della PROFONDITA’ DI FRESATURA
programmata
4 Alla PROFONDITA’ DI FRESATURA il TNC sposta l’utensile,
eseguendo una fresatura a spianare, all’altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile
tangenzialmente al profilo finito, con successiva fresatura
concorde del profilo (con M3)
6 Alla fine del profilo l’utensile si stacca tangenzialmente e
ritorna al centro della scanalatura
7 DISTANZA DI SICUREZZA
