25 HEIDENHAIN TNC 310
Sistema di riferimento
Un sistema di riferimento consente la definizione univoca di una
posizione in un piano o nello spazio. L ’indicazione di una posizione si
riferisce sempre a un determinato punto, definito dalle coordinate.
Nel sistema ortogonale (sistema cartesiano) vengono definite tre
direzioni con gli assi X, Y e Z. Questi assi sono rispettivamente
perpendicolari e si intersecano in un punto, il punto zero. Una
coordinata indica quindi la distanza dal punto zero in una di queste
direzioni. Una posizione nel piano può pertanto essere definita da due
coordinate e nello spazio da tre coordinate.
Le coordinate che si riferiscono al punto zero, vengono chiamate
coordinate assolute. Le coordinate relative si riferiscono ad una
qualsiasi altra posizione (punto di riferimento) nel sistema delle
coordinate. I valori di coordinata relativi vengono chiamati anche valori
di coordinata incrementali.
Sistemi di riferimento sulle fresatrici
Nella lavorazione di un pezzo su una fresatrice ci si riferisce

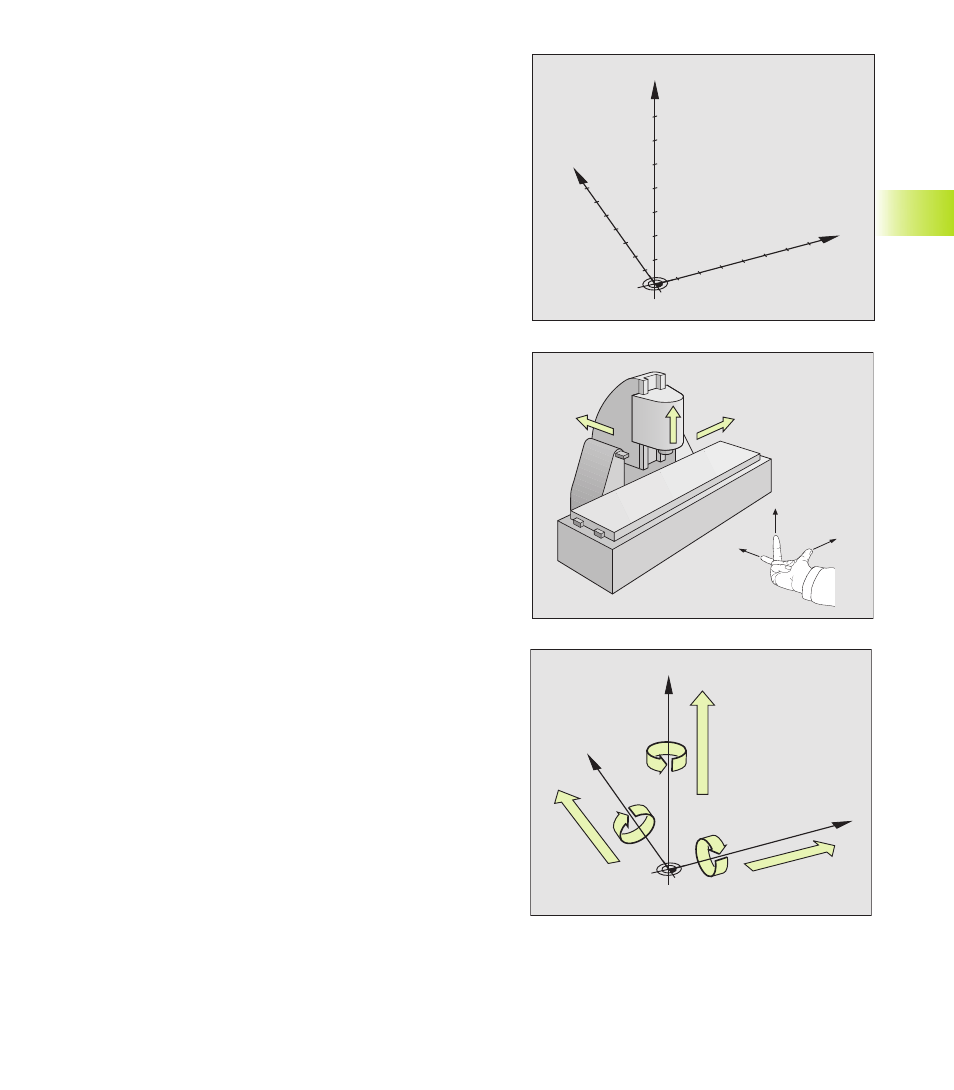

generalmente al sistema di coordinate ortogonali. La figura a destra
illustra l’assegnazione del sistema di coordinate ortogonali agli assi
della macchina. La ”regola delle tre dita della mano destra” serve da
supporto: quando il dito medio è diretto nel senso dell’asse utensile,
esso indica la direzione Z+, il pollice la direzione X+ e l’indice la
direzione Y+.
Il TNC 310 è in grado di controllare fino a 4 assi. Oltre agli assi
principali X, Y e Z ci sono gli assi supplementari U, V, e W, paralleli ai
primi. Gli assi di rotazione vengono chiamati A, B e C. La figura in
basso illustra l’assegnazione degli assi supplementari e degli assi di
rotazione agli assi principali.
4.1 Generalità
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
