11 Sistemi di tastatura 3D 160
11.1 Cicli di tastatura nel modo operativo
INTRODUZIONE MANUALE DATI
Il TNC deve essere predisposto dal Costruttore della
macchina per l’impiego di un sistema di tastatura 3D.

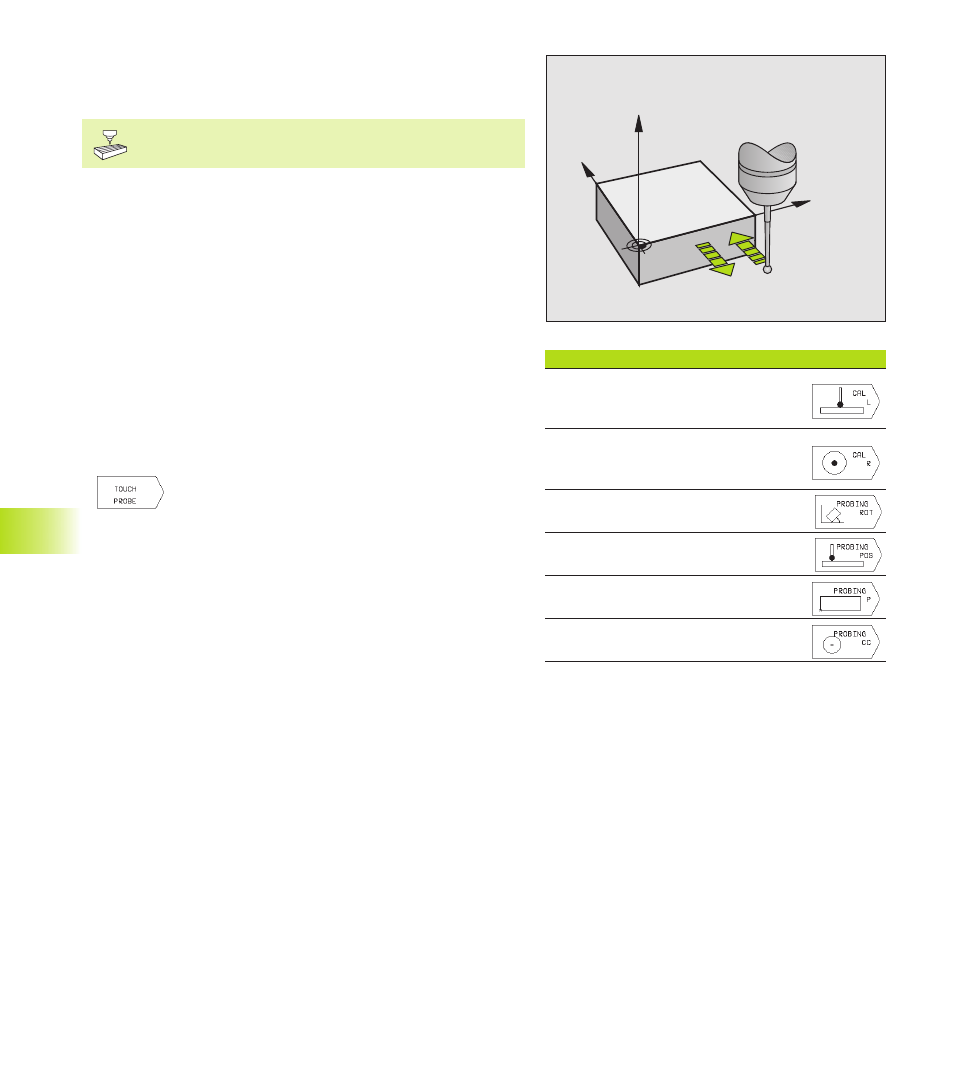

Nei cicli di tastatura, dopo l’azionamento del tasto esterno di START
NC, il sistema di tastatura 3D si avvicina in modo parassiale al pezzo.
L’avanzamento di tastatura viene stabilito dal Costruttore della
macchina: vedere figura a destra. Quando il sistema di tastatura 3D
sfiora il pezzo,
■ invia un segnale al TNC che memorizza le coordinate della
posizione tastata
■ il sistema di tastatura 3D si ferma e
■ ritorna in rapido alla posizione di partenza della funzione di
tastatura
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d’errore (percorso: MP6130).
Selezione della funzione di tastatura
ú Selezionare il modo operativo FUNZIONAMENTO MANUALE
ú Selezione funzioni di tastatura: premere il softkey
TOUCH PROBE (2. livello softkey) Il TNC visualizzerà
ulteriori softkey. Vedere tabella a destra
Funzione Softkey
Calibrazione lunghezza eff
icace (2. livello softkey)
Calibrazione ragg
io efficace (2. livello softkey)
Rotazione base
Impostazione dell’origine
Spigolo quale origine
Centro del cerchio quale origine
11
.1 Cicli di tastat
ur
a nel modo oper
ativ
o INTR
ODUZIONE MANU
ALE D
A
TI
Y
X
Z
F
F MAX
