10.1 Elaborazioni grafiche
Vista dall’alto
ú Selezionare con il softkey la vista dall’alto
”Quanto più profondo, tanto più scuro”
La vista dall’alto è la simulazione grafica più veloce.
Rappresentazione su 3 piani

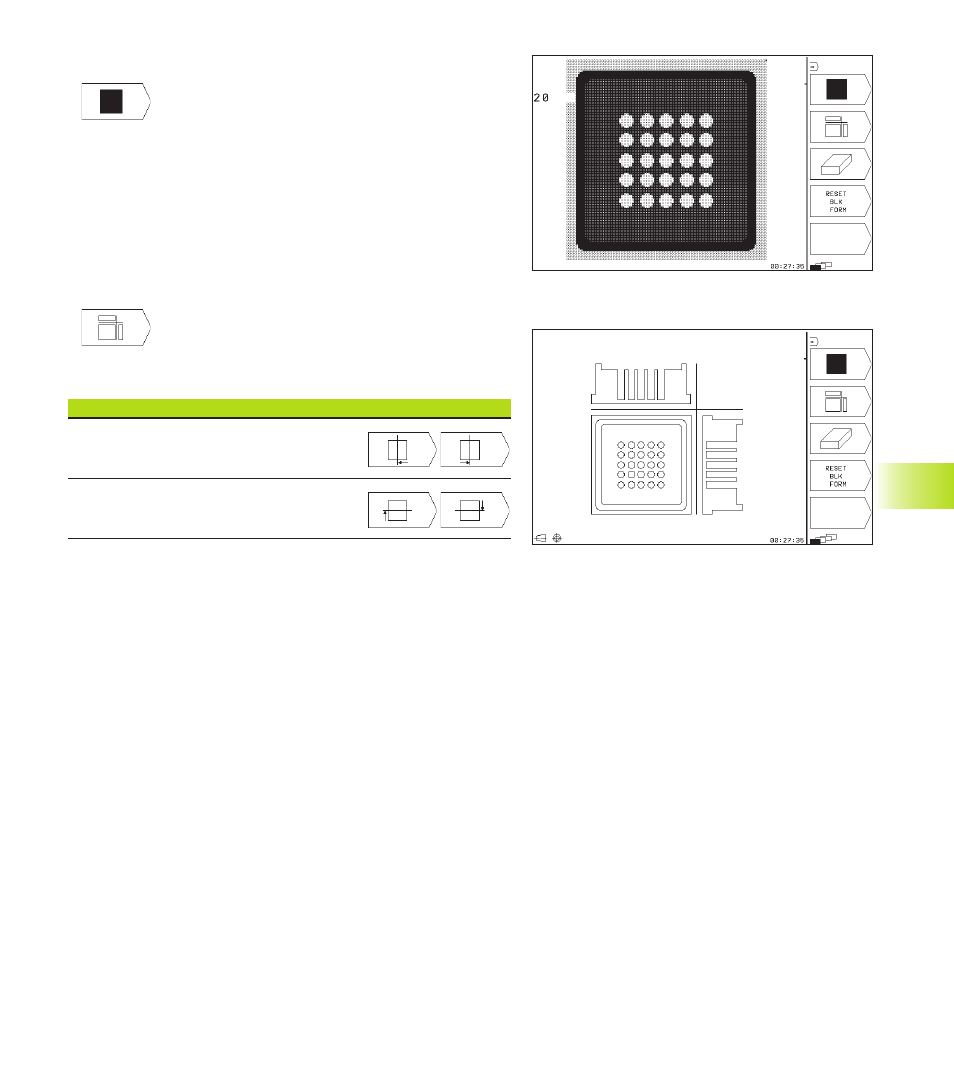

Questa rappresentazione fornisce una vista dall’alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Inoltre è possibile spostare mediante softkey il piano di sezione:
ú Selezionare mediante softkey la rappresentazione
su 3 piani
ú Commutare il livello softkey, finché il TNC non
visualizzerà i seguenti softkey:
Funzione Softkey
Spostamento di una sezione vertic
ale verso sinistra o destra
Spostamento di una sezione orizzontale
verso l’alto o verso il basso
La posizione della sezione viene visualizzata durante lo spostamento.
