HEIDENHAIN MANUALplus 620

79

3.3 D

a

ti macc

hina

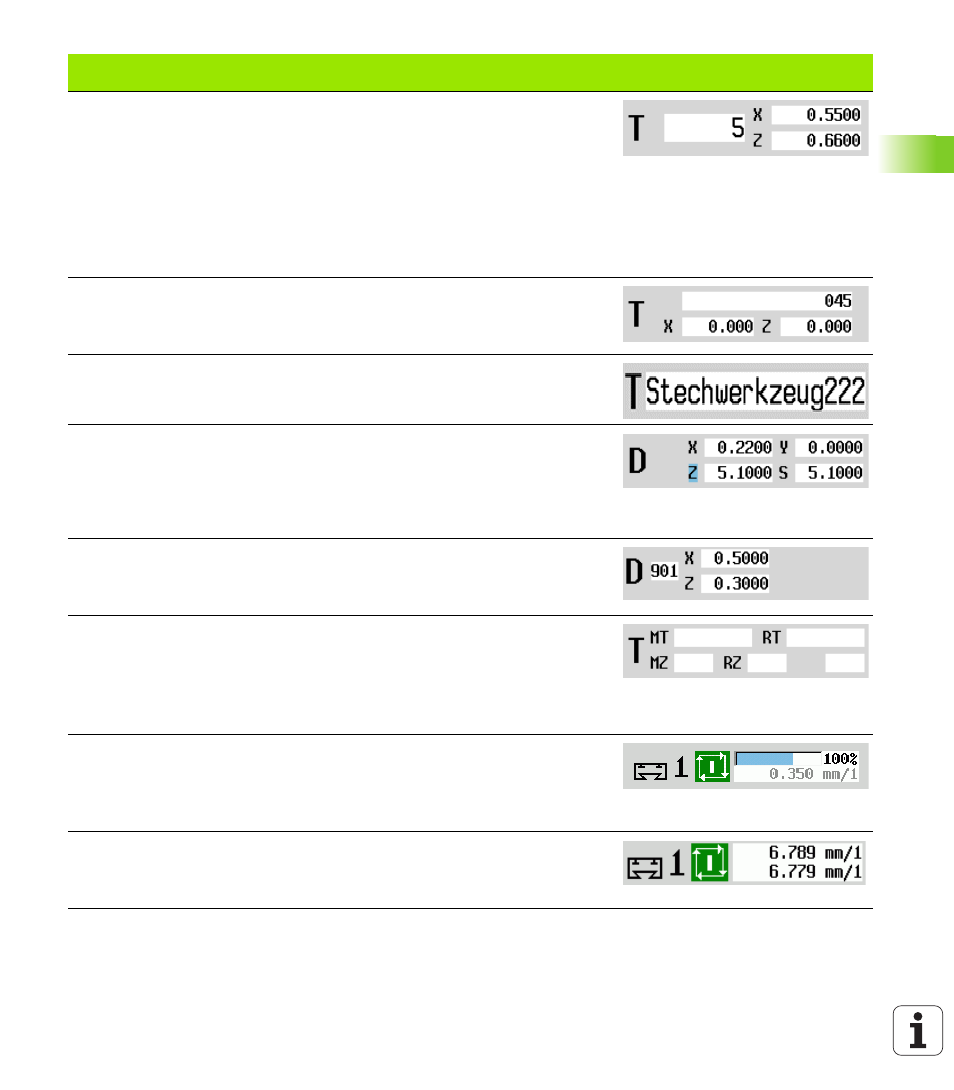

Visualizzazione numeri T

Numero T dell'utensile impiegato

Valori di correzione utensile

Per tutte le visualizzazioni T:

T su sfondo colorato: utensile motorizzato

Numero T o ID su sfondo colorato: attacco utensile speculare

Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva

Visualizzazione ID T

ID dell'utensile impiegato

Valori di correzione utensile

Visualizzazione ID T senza valori di correzione

ID dell'utensile impiegato

Correzioni utensile

Correzione speciale solo per utensile per troncare e sferici

Valore di correzione speciale in grigio: correzione speciale inattiva

Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva

Correzione addizionale

Valori di correzione in grigio: correzione D inattiva

Valori di correzione in nero: correzione D attiva

Informazioni sulla durata utensile

"T": nero=monitoraggio durata globale on; bianco=monitoraggio durata globale off

MT, RT attivo: monitoraggio in base alla durata

MZ, RZ attivo: monitoraggio in base al numero di pezzi

Tutte le caselle vuote: utensile senza monitoraggio durata

Visualizzazione slitta e stato ciclo

Casella superiore: impostazione del potenziometro override

Casella inferiore su sfondo bianco: avanzamento reale

Casella inferiore su sfondo grigio: avanzamento programmato con slitta ferma

Visualizzazione slitta e stato ciclo

Casella superiore: avanzamento programmato

Casella inferiore: avanzamento reale

Elementi della visualizzazione dati
macchina
