3.3 Dati macchina
Immissione dei dati macchina

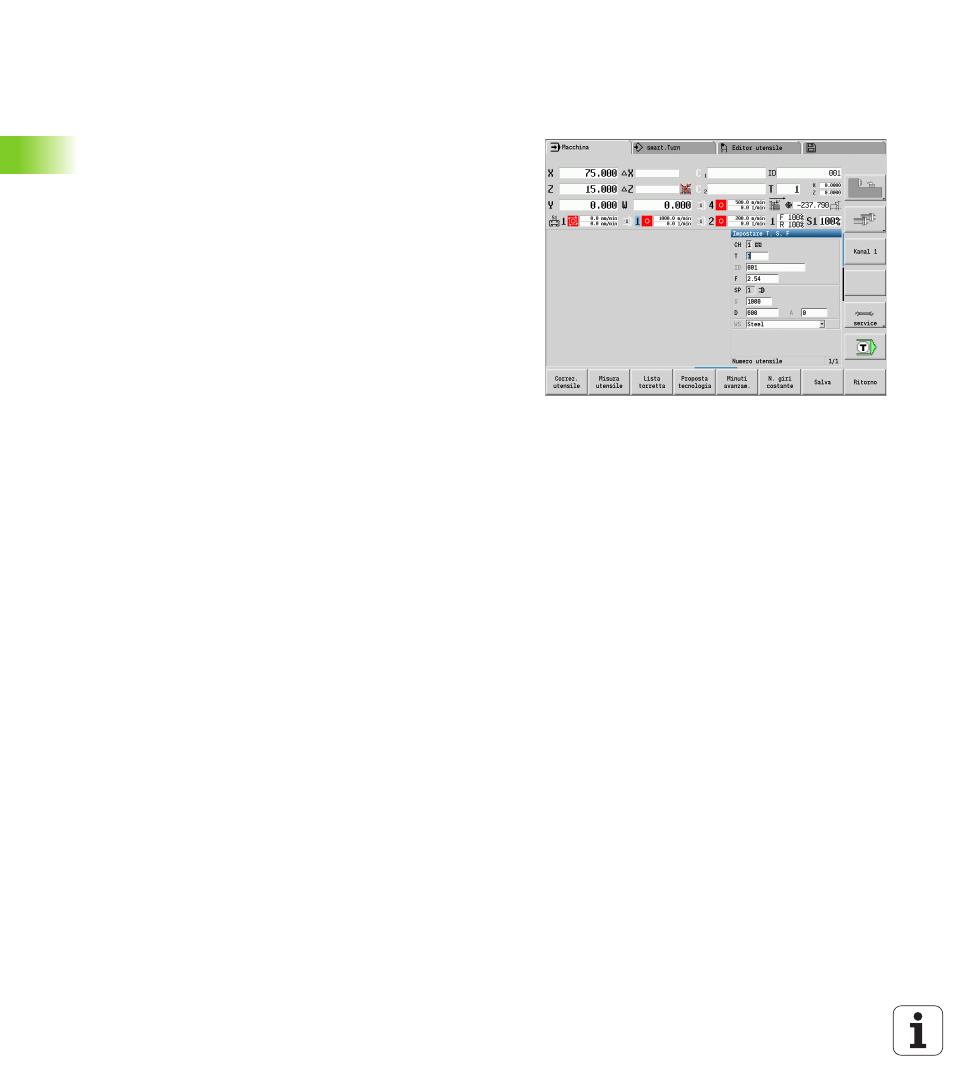

In Funzionamento manuale è necessario impostare le informazioni per
utensile, velocità mandrino e avanzamento/velocità di taglio nella
finestra di dialogo TSF (finestra di immissione Impostare T, S, F). Nei
programmi ad autoapprendimento e smart.Turn le informazioni sugli
utensili e i dati tecnologici sono parte integrante dei parametri ciclo
ovvero del programma NC.
Nella finestra di dialogo TSF si definiscono anche il "Numero di giri
massimo" e l'"Angolo di orientamento" nonché il materiale da lavorare.
I dati di taglio (velocità di taglio, avanzamento) si possono archiviare nel
database dati tecnologici in funzione di materiale da lavorare, materiale
del tagliente dell'utensile e tipo di lavorazione. Il softkey Proposta
tecnologia
consente di acquisire i dati nel dialogo.
Con il softkey Lista utensili è possibile aprire la lista utensili (lista
torretta). Questa lista rappresenta la configurazione attuale del
portautensili. Per ogni attacco utensile è presente un posto nella
tabella. Per la predisposizione viene assegnato ad ogni attacco un
utensile (numero identificativo).
Se le macchine in uso sono dotate di un utensile motorizzato,
selezionare con questo tasto il mandrino per il quale valgono i valori
immessi. Viene evidenziato il mandrino selezionato. Per tale motivo la
finestra di dialogo TSF è disponibile in due esecuzioni.
 Senza utensile motorizzato (figura in alto): i parametri S, D e A si
riferiscono al mandrino principale.
 Con utensile motorizzato (figura in basso): i parametri S, D e A si
riferiscono al mandrino selezionato.
Significato dei parametri:
 S: velocità di taglio/numero di giri costante
 D: numero di giri massimo
 A: angolo di orientamento
 BW: angolo dell'asse B (funzione correlata alla macchina)
 CW: angolo tavola basculante C: posizione dell'asse C per
determinare la posizione di lavoro dell'utensile (funzione correlata
alla macchina)
