4.4 Cicli di aspor

tazione tr

ucioli

Passata radiale con entrata

Selezionare Cicli di asportazione trucioli
assiale/radiale

Selezionare Entrata radiale

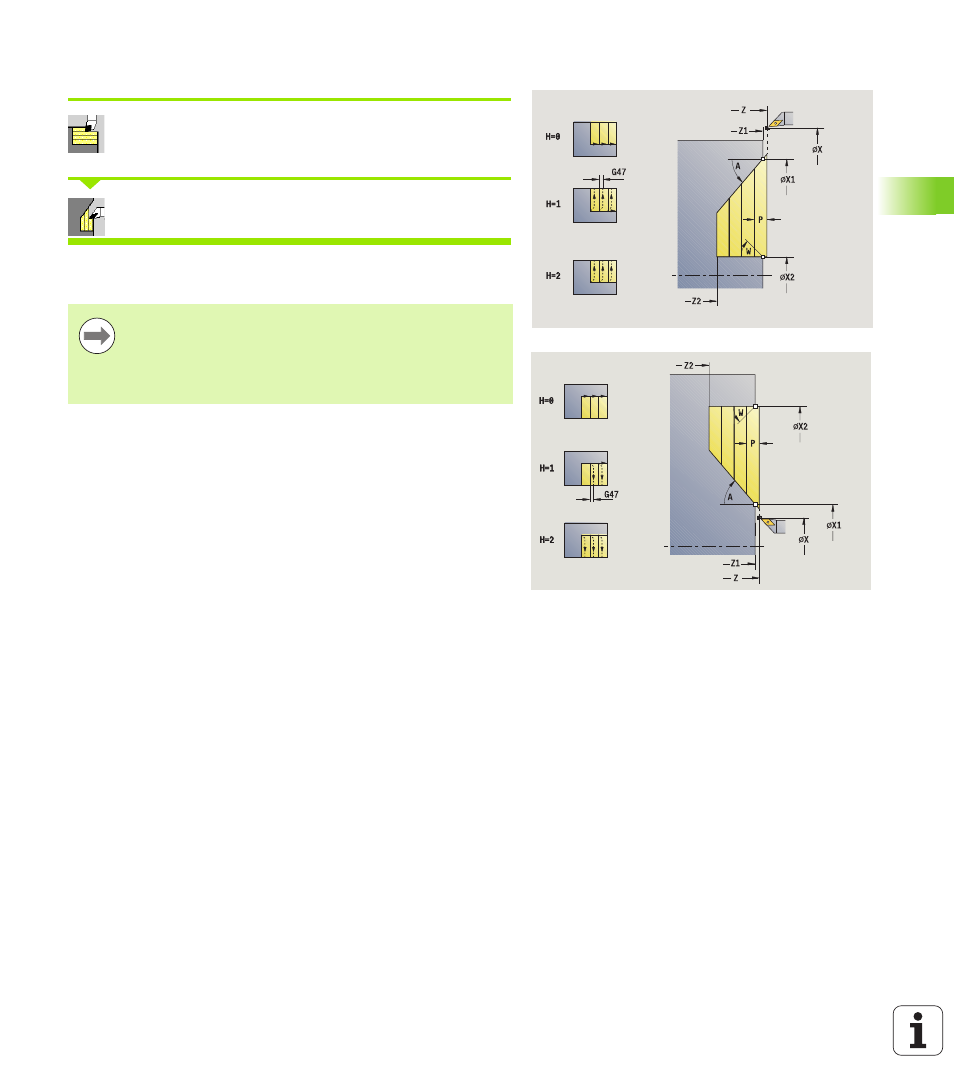

Il ciclo sgrossa l'area descritta da Punto iniziale profilo, Punto
finale profilo

e Angolo di entrata.

L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.

Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale profilo

X2, Z2

Punto finale profilo

P

Profondità di accostamento: profondità di accostamento
massima

H

Lisciatura profilo

0: ad ogni passata

1: con l'ultima passata

2: senza passata di lisciatura

A

Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)

W

Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)

G47

Distanza di sicurezza (vedere pagina 130)

G14

Punto cambio utensile (vedere pagina 130)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

MT

M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
