460 Programmazione ICP
5.15 Pr
ofili del piano YZ

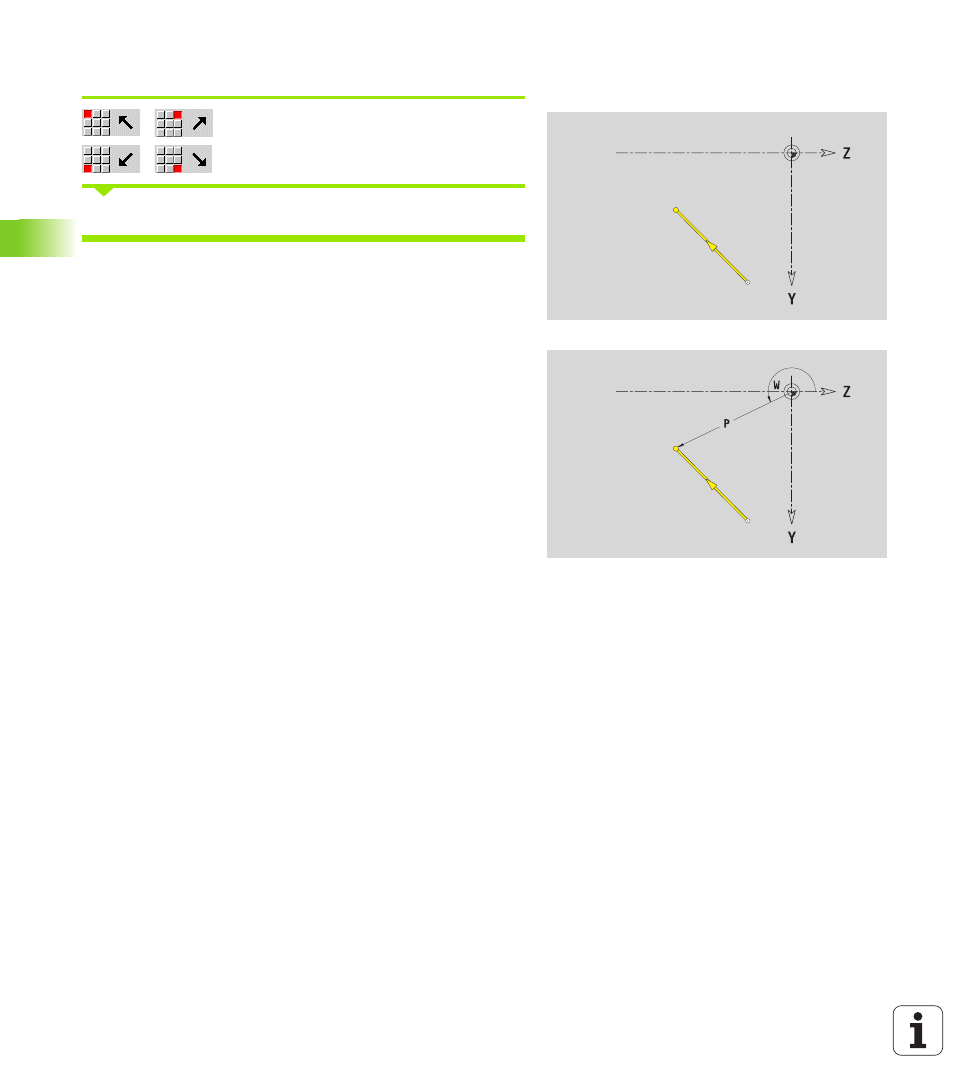

Linea inclinata piano YZ
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G181.
Parametri
Y, Z
Punto di arrivo
Yi, Zi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W Punto di arrivo polare – Angolo
P Punto di arrivo polare
AN Angolo rispetto ad asse Z (direzione angolo vedere grafica
di supporto)
L Lunghezza linea
ANn Angolo con elemento successivo
ANp Angolo con elemento precedente
F: vedere attributi di lavorazione Pagina 369
