288 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Esempi dei cicli di filettatura ed esecuzione
scarico

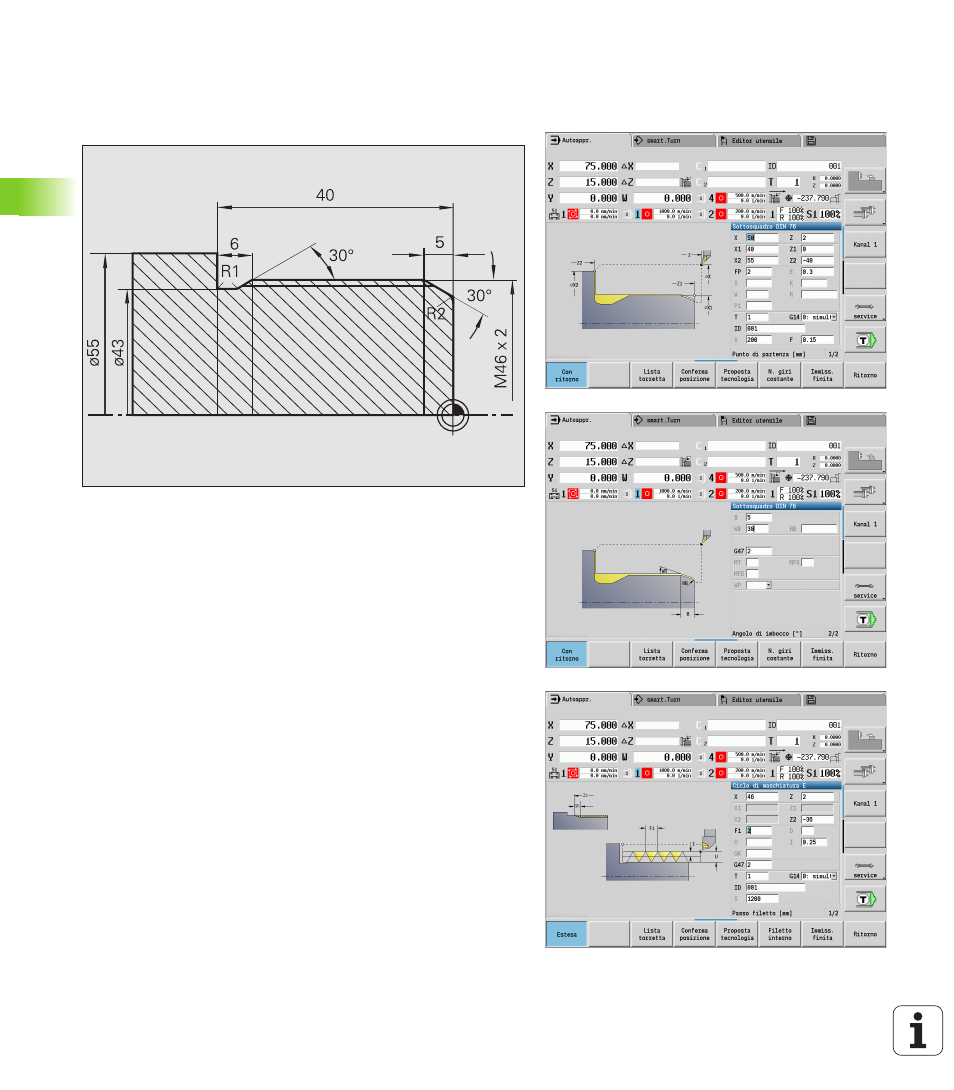

Filetto esterno e scarico filettato
La lavorazione viene eseguita in due passate. Lo Scarico filettato
DIN 76
esegue lo scarico e l'imbocco filettato. Quindi il ciclo
Filettatura realizza il filetto.
1º passo
Programmazione dei parametri di scarico e imbocco filettato in due
finestre di immissione.
Dati utensile
 Utensile per tornire (per lavorazione esterna)
 WO = 1 – Orientamento utensile
 A = 93° – Angolo di inclinazione
 B = 55° – Angolo dell'inserto
2º passo
Il ciclo Filettatura (assiale) – Estesa esegue il filetto. I parametri
ciclo definiscono la profondità del filetto e la configurazione di taglio.
Dati utensile
 Utensile per filettare (per lavorazione esterna)
 WO = 1 – Orientamento utensile
