354 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

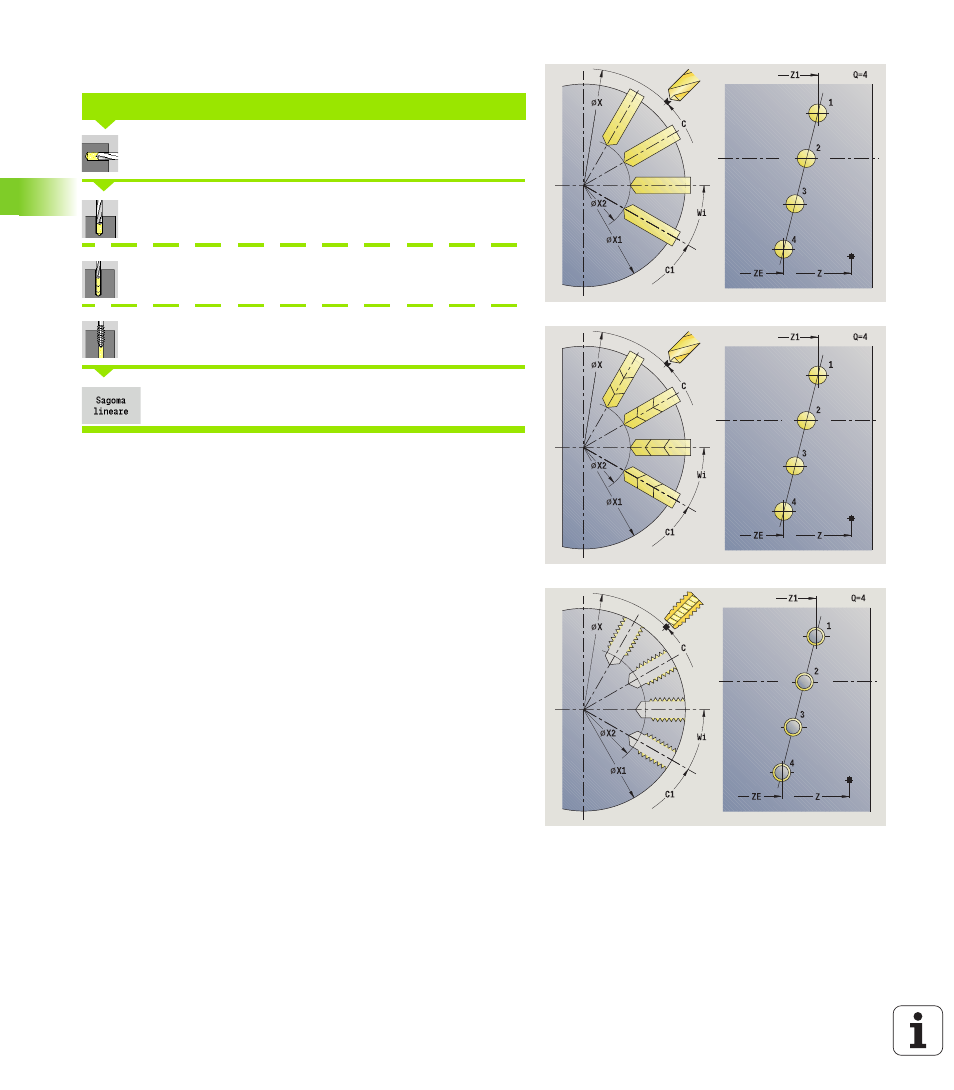

Sagoma di foratura lineare radiale
Selezionare Foratura
Selezionare Foratura radiale
Selezionare Foratura profonda radiale
Selezionare Maschiatura radiale
Attivare il softkey Sagoma lineare
Il softkey Sagoma lineare viene attivato in caso di cicli di foratura per
realizzare sagome di foratura con le medesime distanze su una linea
sulla superficie cilindrica.
Le posizioni della sagoma si definiscono con Punto finale sagoma e
Incremento angolare
oppure Incremento angolare e Numero di fori.
Vengono inoltre richiesti i parametri di foratura.
SAGOMA DI FORATURA LINEARE RADIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di fori
Z1 Punto di partenza sagoma (posizione 1º foro)
ZE Punto finale sagoma (default: Z1)
C1 Angolo 1° foro (angolo iniziale)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di fori su un cerchio)
