138 Programmazione di cicli
4.3 Cicli a passat
e
sing
ole
Movimento lineare radiale
Selezionare Passate singole
Selezionare Movimento lineare radiale
 Off: l'utensile si arresta alla fine del ciclo
 On: l'utensile ritorna al punto di partenza
Movimento lineare radiale
L'utensile si sposta in avanzamento dal punto di partenza fino al Punto
finale X2
e alla fine del ciclo si arresta.

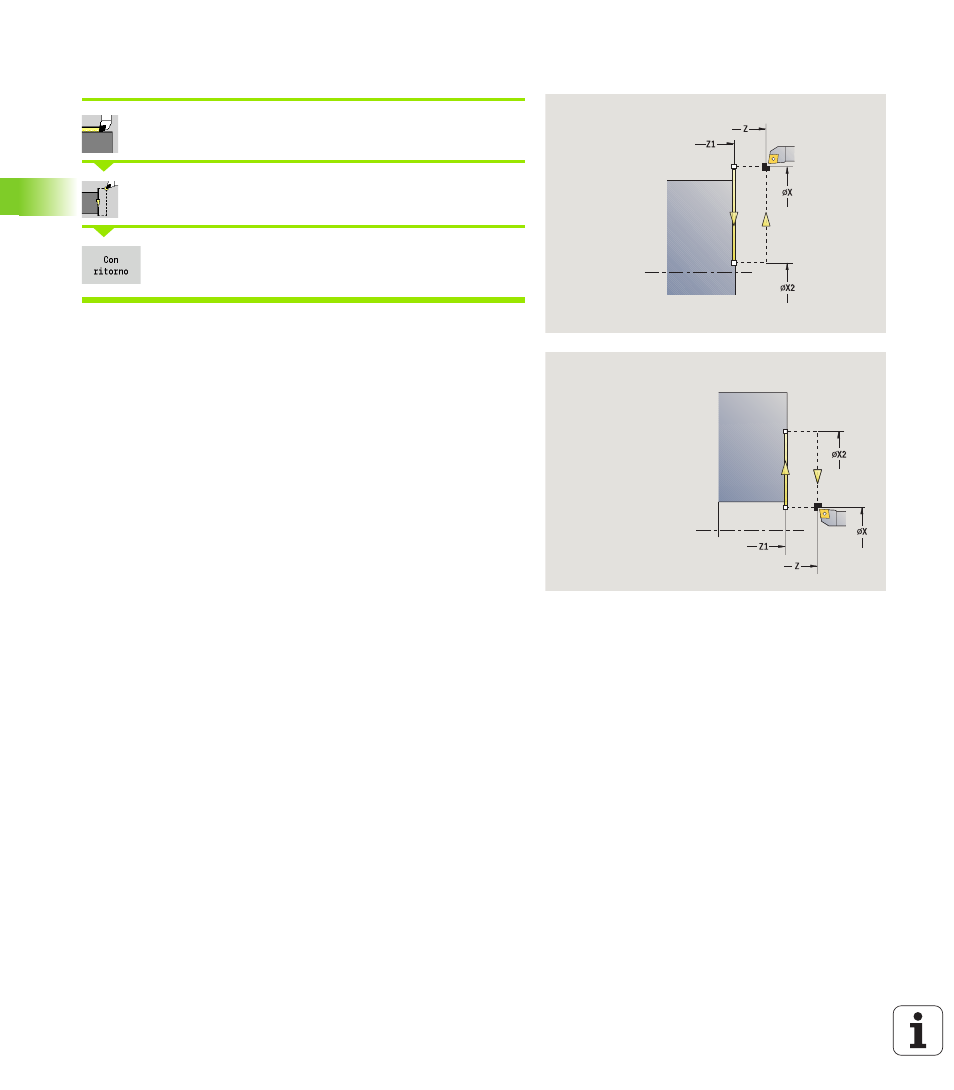

Tornitura lineare radiale (con ritorno)
L'utensile si avvicina, esegue la passata radiale e al termine del ciclo
ritorna al punto di partenza (vedere figure).
Tipo di lavorazione per accesso al database dati tecnologici: Finitura
Esecuzione ciclo "Con ritorno"
1 spostamento dal punto di partenza al Punto iniziale Z1
2 avanzamento al Punto finale X2
3 sollevamento e ritorno al punto di partenza, parallelamente all'asse
Parametri ciclo
X, Z
Punto di partenza
Z1 Punto iniziale profilo ("Con ritorno")
X2 Punto finale profilo
T Numero posto torretta
G14 Punto di cambio utensile ("Con ritorno")
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
