HEIDENHAIN MANUALplus 620 485
6.3 V
isualizzazioni
Vista 3D
 L'opzione menu "Vista 3D" si commuta sulla
rappresentazione in prospettiva.
Con "Vista 3D è possibile rappresentare come modello di volume il
pezzo, il profilo ausiliario e il pezzo finito. Se nel programma sono
presenti diversi profili ausiliari, questi vengono visualizzati premendo
più volte il softkey "Profilo ausil.". La visualizzazione "Pezzo"
rappresenta il pezzo grezzo definito o il pezzo grezzo riprodotto con la
relativa lavorazione.
Con le funzioni menu è possibile ruotare la grafica intorno agli assi
principali X, Y e Z. Il softkey "Vista in prosp." ripristina il grafico alla
posizione di partenza.

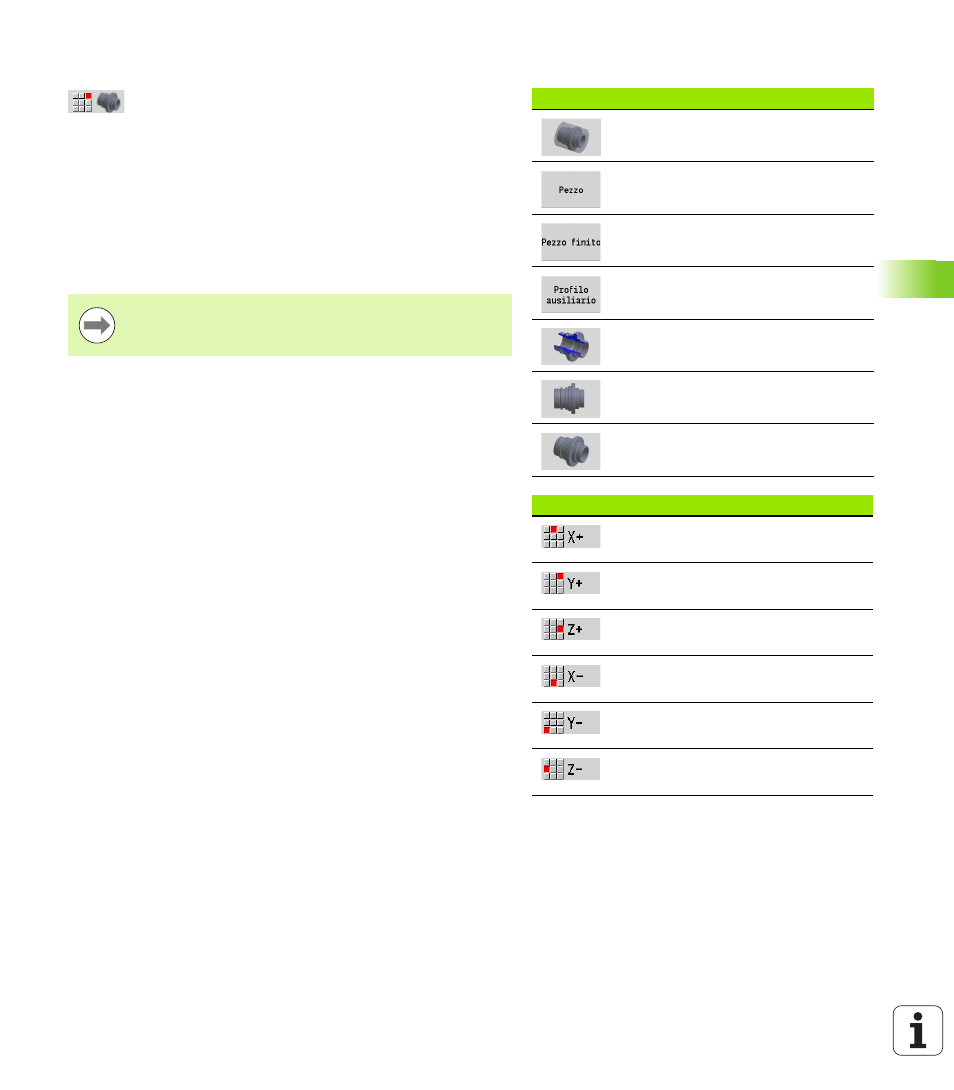

Softkey per funzioni ausiliarie
Rappresentazione del pezzo in
trasparente
Rappresentazione del pezzo
Rappresentazione del pezzo
finito
Rappresentazione del profilo
ausiliario
Selezione della rappresentazione
di taglio
Selezione della vista frontale
Selezione della vista in
prospettiva
Configurazione menu per Vista 3D
Rotazione del grafico in direzione
positiva intorno ad asse X
Rotazione del grafico in direzione
positiva intorno ad asse Y
Rotazione del grafico in direzione
positiva intorno ad asse Z
Rotazione del grafico in direzione
negativa intorno ad asse X
Rotazione del grafico in direzione
negativa intorno ad asse Y
Rotazione del grafico in direzione
negativa intorno ad asse Z
Il softkey Pezzo, Profilo ausil. e Pezzo finito vengono
visualizzati in funzione del contenuto del programma.
