HEIDENHAIN MANUALplus 620 359
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

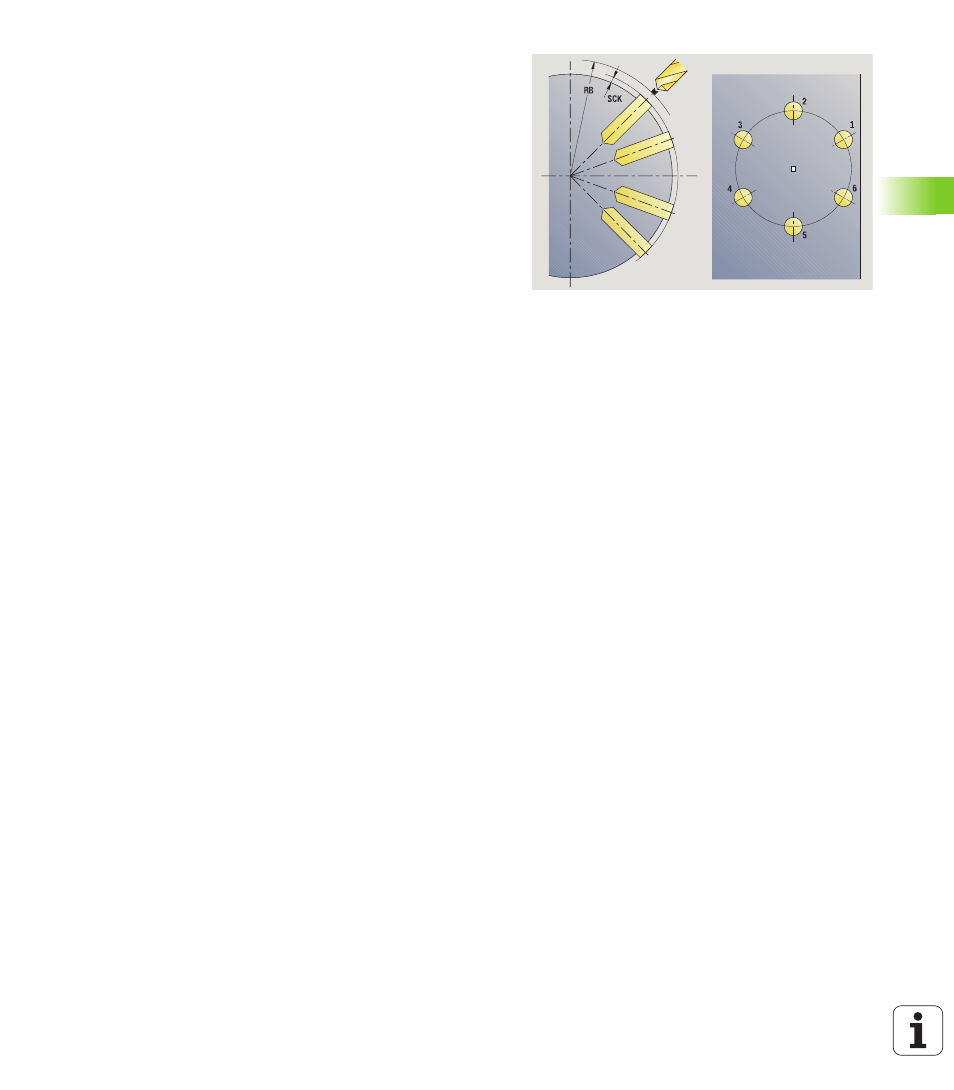

Esecuzione ciclo
1 posizionamento (in funzione della configurazione della macchina):
 senza asse C: posizionamento su Angolo mandrino C
 con asse C: attivazione dell'asse C e posizionamento in rapido su
Angolo mandrino C
 funzionamento manuale: lavorazione a partire da angolo
mandrino attuale
2 calcolo delle posizioni della sagoma
3 posizionamento su Punto di partenza sagoma
4 esecuzione della foratura
5 posizionamento per la successiva lavorazione
6 ripetizione di 4...5, fino a realizzare tutte le lavorazioni
7 posizionamento su Punto di partenza Z e disattivazione
dell'asse C
8 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile
