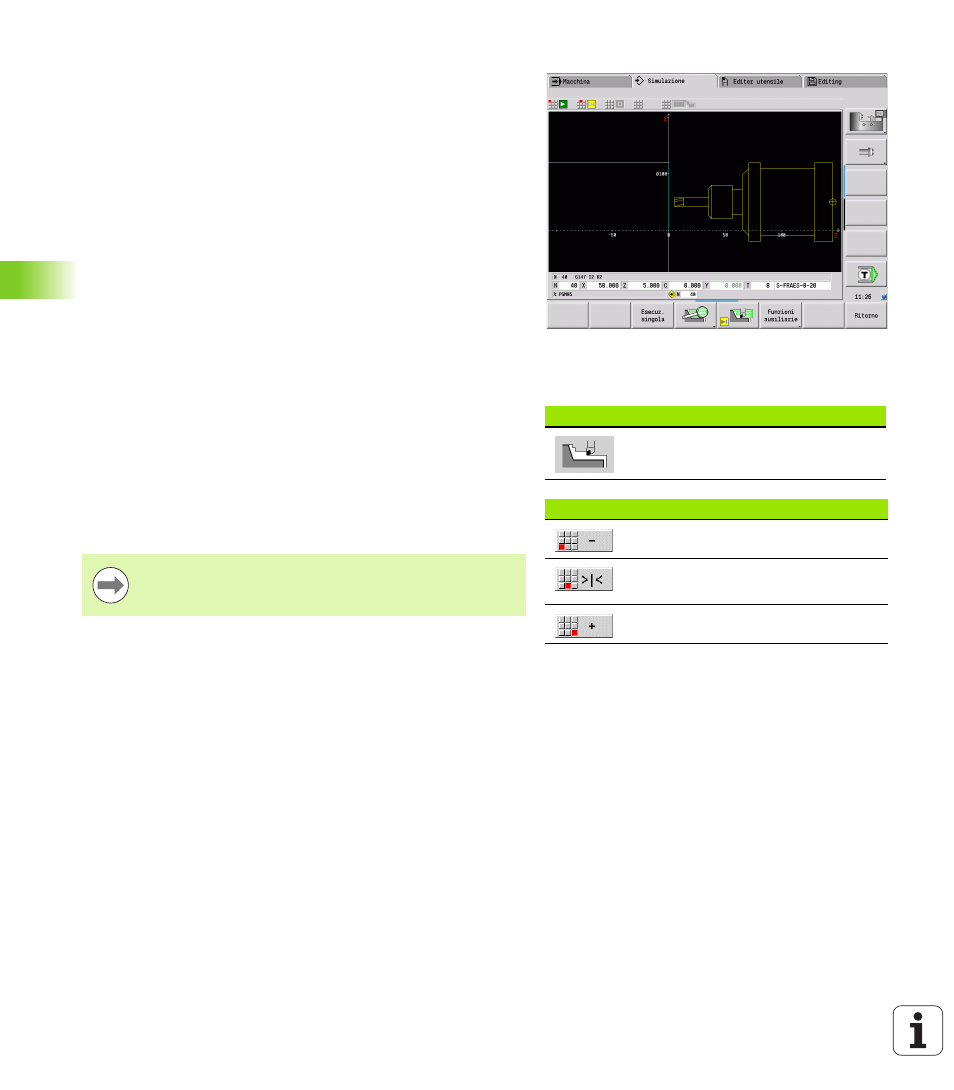

Rappresentazione portautensili nella simulazione
Accanto alla visualizzazione del tagliente utensile il controllo numerico
può rappresentare anche il relativo portautensili con le dimensioni
corrispondenti. Presupposto:
 creare il nuovo portautensili nell'editor specifico o selezionare un
supporto esistente
 descrivere il portautensili con i necessari parametri (tipo, dimensioni
e posizione)
 all'utensile deve essere assegnato il portautensili corrispondente
(HID)
Grafica solida
La "grafica solida" rappresenta la parte grezza come "superficie piena".
Se il tagliente dell'utensile attraversa il pezzo grezzo, la parte del pezzo
grezzo percorsa dall'utensile viene eliminata.
In modalità Grafica solida vengono rappresentati tutti i percorsi di
traslazione tenendo conto della velocità programmata. La grafica
solida è disponibile soltanto nella vista lungo l'asse di rotazione (XZ).
Questa forma di simulazione si attiva tramite softkey (vedere tabella a
destra).
Softkey per funzioni ausiliarie
Attivazione della grafica solida
Configurazione menu per grafica solida
Grafica solida più lenta
Grafica solida nell'avanzamento
programmato
Grafica solida più veloce
La velocità di rappresentazione nella grafica solida si
influenza con i tasti rappresentati nella tabella a destra.
