Programmazione di cicli

4.5 Cicli di tr

oncat

u

ra

Gola interna

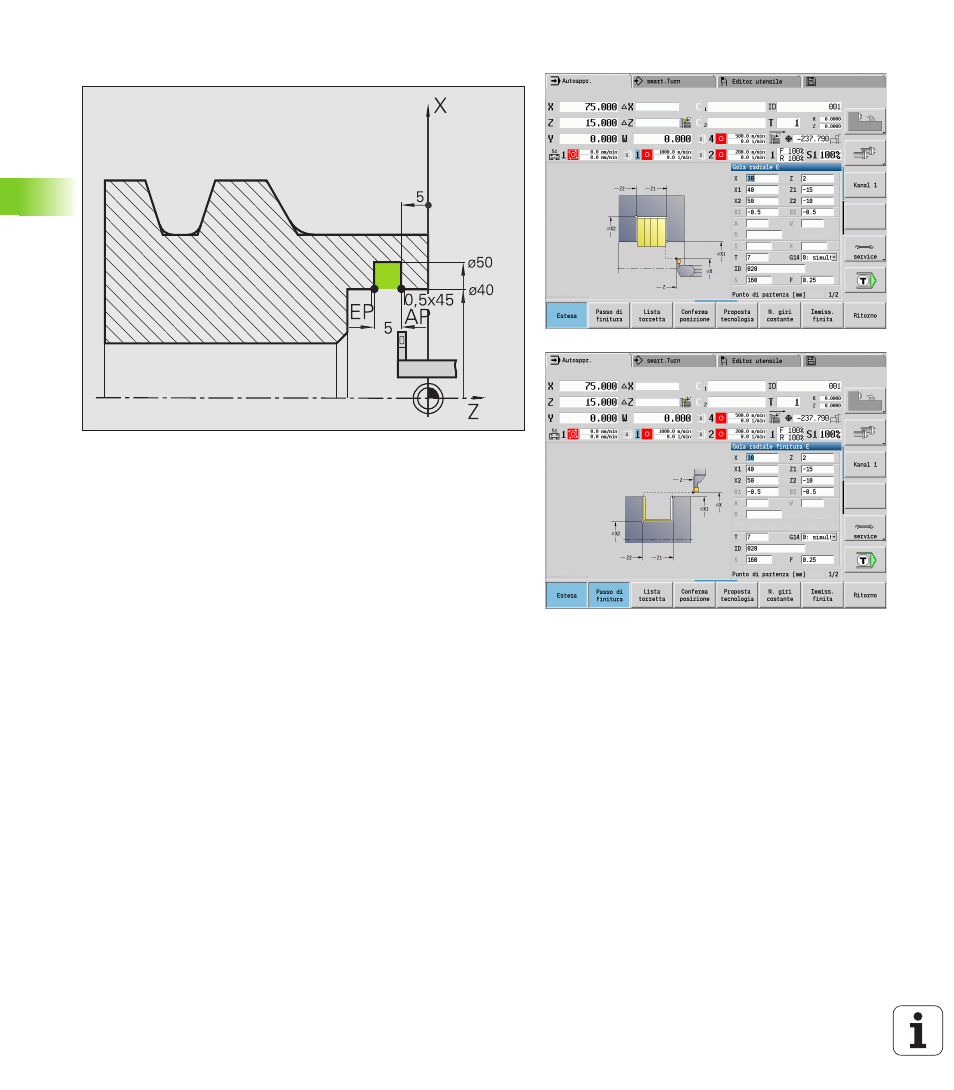

La lavorazione viene eseguita con Gola radiale - Estesa tenendo
conto dei sovrametalli. Nel passo successivo tale parte del profilo
viene rifinita con Gola radiale finitura – Estesa.

Siccome il parametro Largh. tagl. P non è impostato, il
MANUALplus lavora con l'80% della larghezza del tagliente
dell'utensile.

Il "ciclo esteso" esegue gli smussi a inizio/fine profilo.

Verificare i parametri Punto iniziale profilo X1, Z1 e Punto finale
profilo X2, Z2

, che sono determinanti per la direzione di passata e di

avanzamento, in questo esempio per la lavorazione interna e
l'avanzamento "in direzione –Z".

Dati utensile

Utensile per tornire (per lavorazione interna)

WO = 7 – Orientamento utensile

SB = 2 – Larghezza tagliente (2 mm)
