HEIDENHAIN MANUALplus 620 309
4.8 Cicli di fr
esat
ur
a

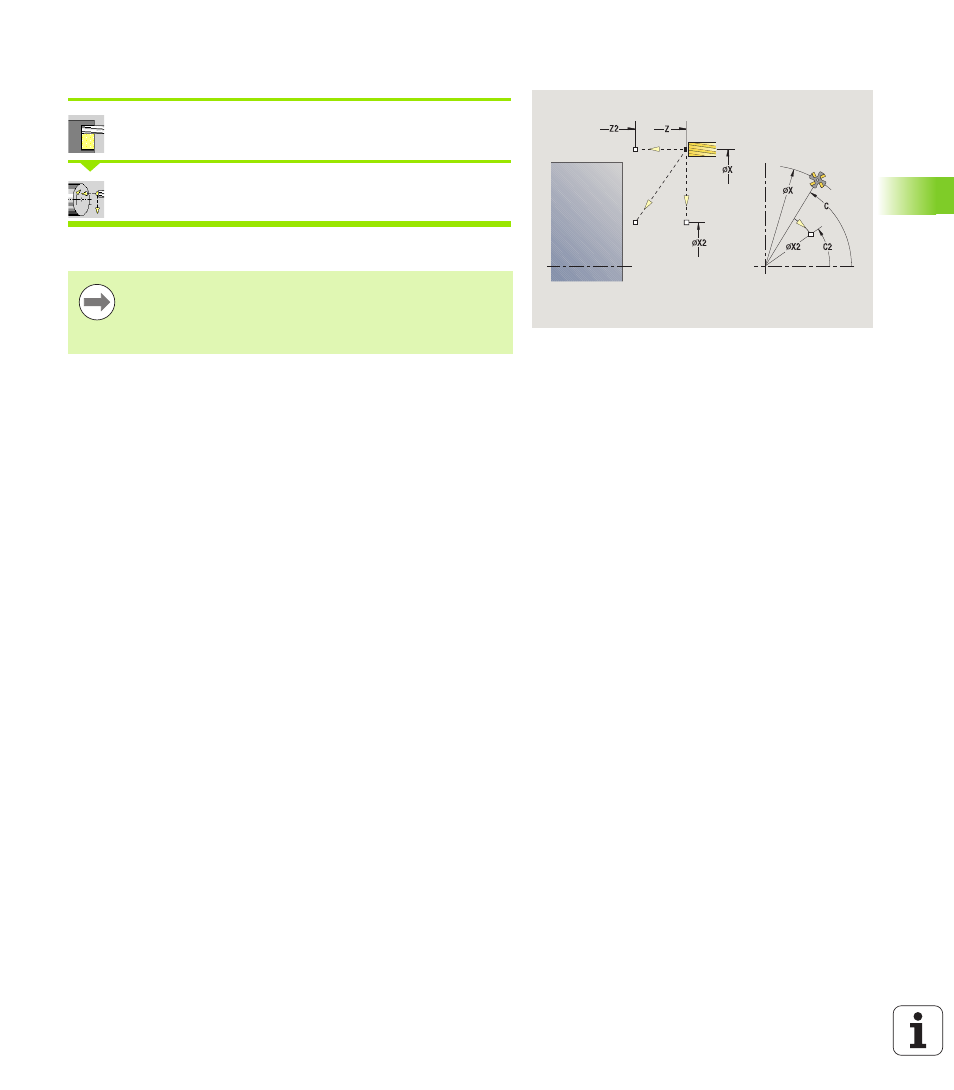

Posizionamento rapido in fresatura
Selezionare Fresatura
Selezionare Posizionamento in rapido
Il ciclo attiva l'asse C, posiziona il mandrino (asse C) e l'utensile.
Esecuzione ciclo
1 attivazione dell'asse C
2 inserimento dell'utensile attuale
3 posizionamento dell'utensile in rapido sul Punto di arrivo X2, Z2
e sull'Angolo finale C2
 Il Posizionamento in rapido è necessario solo in
modalità Funzionamento manuale.
 Un successivo ciclo di fresatura manuale disattiva
nuovamente l'asse C.
Parametri ciclo
X2, Z2
Punto di arrivo
C2 Angolo finale (posizione asse C) – (default: angolo
mandrino attuale)
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
