HEIDENHAIN MANUALplus 620 163
4.4 Cicli di aspor
tazione tr
ucioli

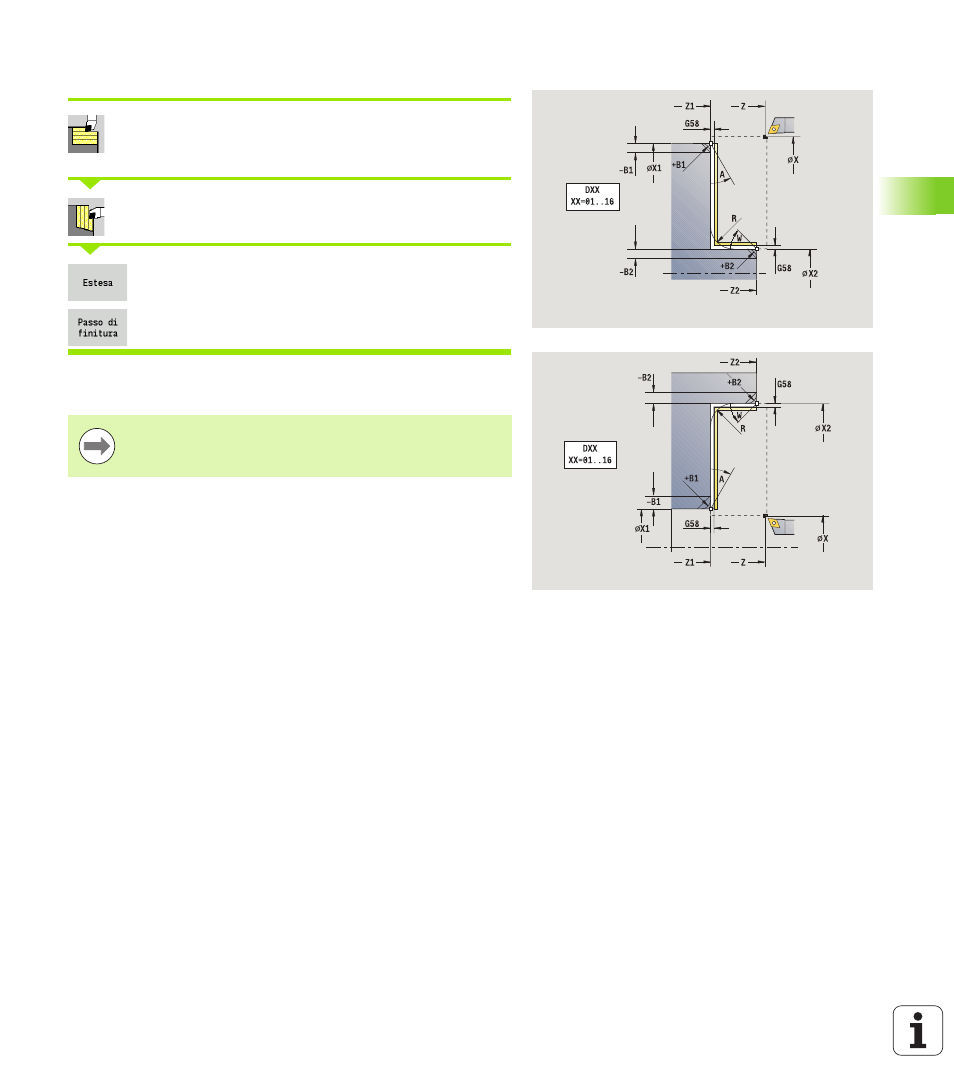

Passata finitura radiale – Estesa
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Passata radiale
Attivare il softkey Estesa
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo da Punto iniziale profilo a Punto
finale profilo
.
L'utensile si arresta alla fine del ciclo.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
A Angolo iniziale (intervallo: 0° <= A < 90°)
W Angolo finale (intervallo: 0° <= W < 90°)
R Arrotondamento
DXX Numero correzione addizionale: 1-16 (vedere pagina 130)
G58 Sovrametallo parallelo al profilo
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B>0: raggio raccordo
 B<0: larghezza smusso
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
