440 Programmazione ICP
5.14 Pr
ofili del piano XY
5.14 Profili del piano XY
ICP mette a disposizione in smart.Turn i seguenti profili per la
lavorazione con l'asse Y:
 profili complessi definiti con singoli elementi del profilo
 figure
 fori
 sagome di figure o fori
 superficie singola
 poligono
Gli elementi del profilo del piano XY si quotano con coordinate
cartesiane o polari. La commutazione avviene tramite softkey (vedere
tabella). Per la definizione di un punto è possibile mescolare le
coordinate cartesiane con le coordinate polari.
Dati di riferimento piano XY
I dati di riferimento sono seguiti dalla definizione del profilo con singoli
elementi.
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Quota di
riferimento, Angolo mandrino e Diametro di limitazione.
L'identificativo di sezione non viene inserito in caso di profili
annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G309 alla fine della descrizione del profilo.
Softkey per coordinate polari
Commutazione del campo per
immissione angolo W
Commutazione del campo per
immissione raggio P

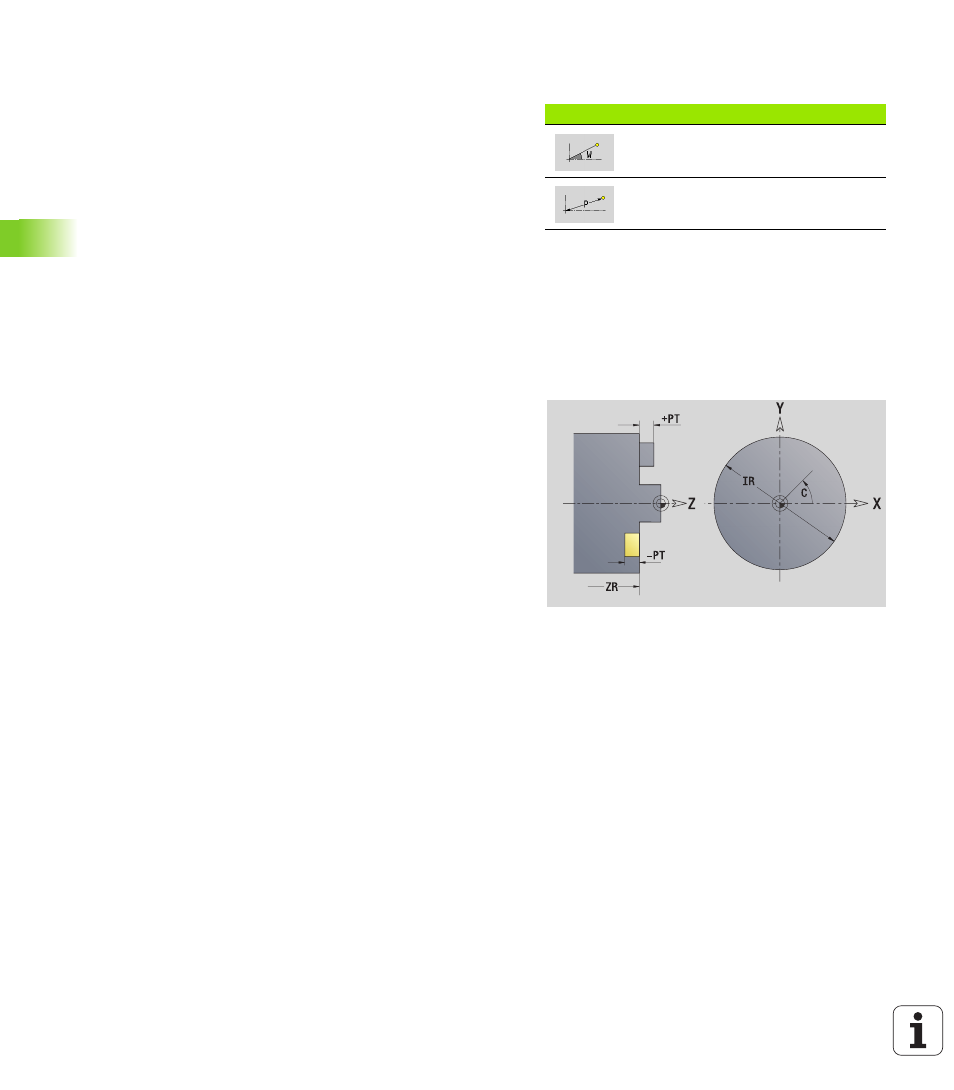

Dati di riferimento delle lavorazioni di fresatura
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
IR Diametro di limitazione
ZR Quota di riferimento
