HEIDENHAIN MANUALplus 620

409

5.9 Elementi del pr

ofilo superficie fr

ontale

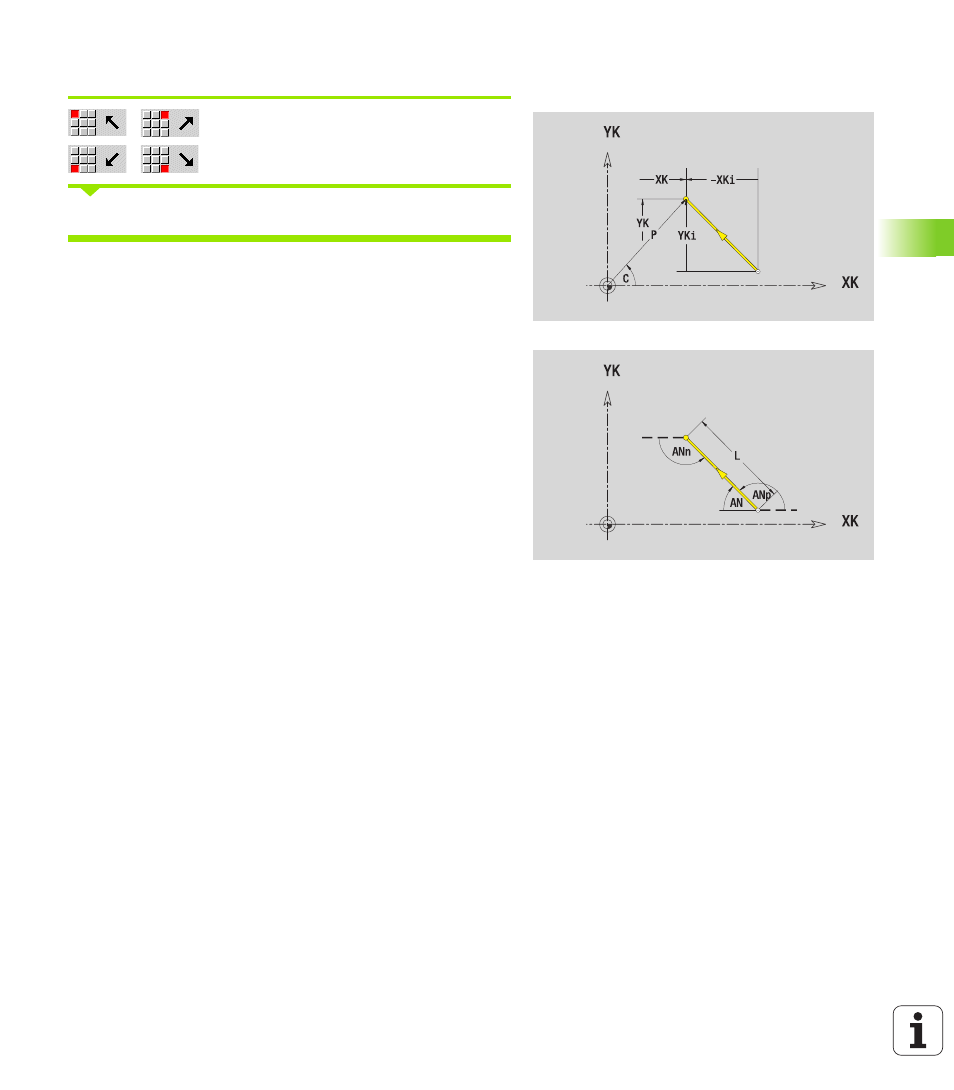

Linea inclinata superficie frontale

Selezionare la direzione della linea

Quotare la linea e definire il raccordo verso l'elemento successivo.

ICP genera in smart.Turn una G101.

Parametri
XK, YK

Punto di arrivo cartesiano

XKi, YKi

Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)

C

Punto di arrivo polare – Angolo

P

Punto di arrivo polare

AN

Angolo rispetto ad asse XK (direzione angolo vedere
grafica di supporto)

L

Lunghezza linea

ANn

Angolo con elemento successivo

ANp

Angolo con elemento precedente

F: vedere attributi di lavorazione Pagina 369
