HEIDENHAIN MANUALplus 620 421
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn
5.12 Profili su superficie frontale in
smart.Turn
ICP mette a disposizione in smart.Turn i seguenti profili per la
lavorazione con l'asse C:
 profili complessi definiti con singoli elementi del profilo
 figure
 fori
 sagome di figure o fori
Dati di riferimento per profili complessi su
superficie frontale
I dati di riferimento sono seguiti dalla definizione del profilo con singoli
elementi: Vedere "Elementi del profilo superficie frontale" a
pagina 406.
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G309 alla fine della descrizione del profilo.

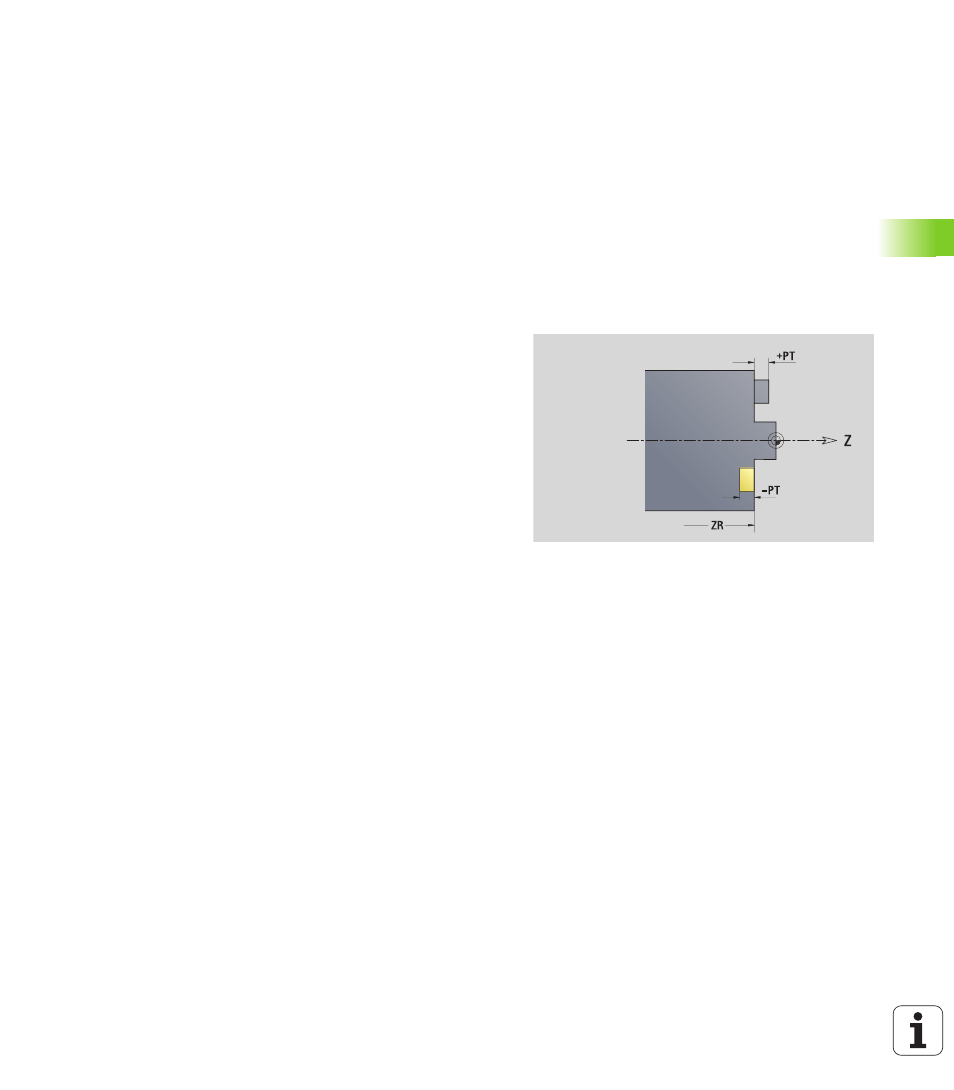

Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
