Programmazione ICP
5.8 Elementi del pr
ofilo di t
o
rn
it
ur
a

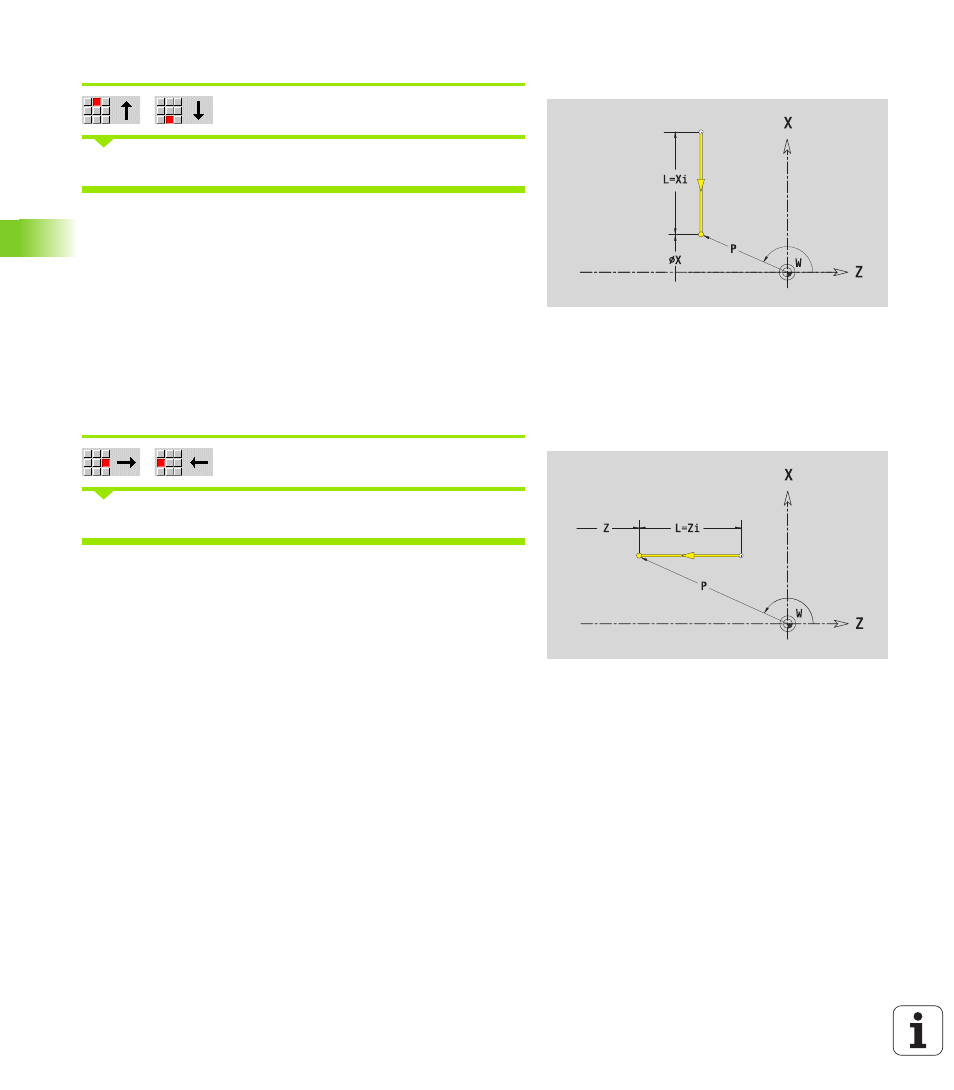

Linee verticali
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G1.
Linee orizzontali
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G1.
Parametri
X
Punto di arrivo
Xi
Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W
Punto di arrivo polare (angolo)
P
Punto di arrivo polare (quota radiale)
L
Lunghezza linea
U, F, D, FP, IC, KC, HC: vedere attributi di lavorazione Pagina 369
Parametri
Z
Punto di arrivo
Zi
Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W
Punto di arrivo polare (angolo)
P
Punto di arrivo polare (quota radiale)
L
Lunghezza linea
U, F, D, FP, IC, KC, HC: vedere attributi di lavorazione Pagina 369
