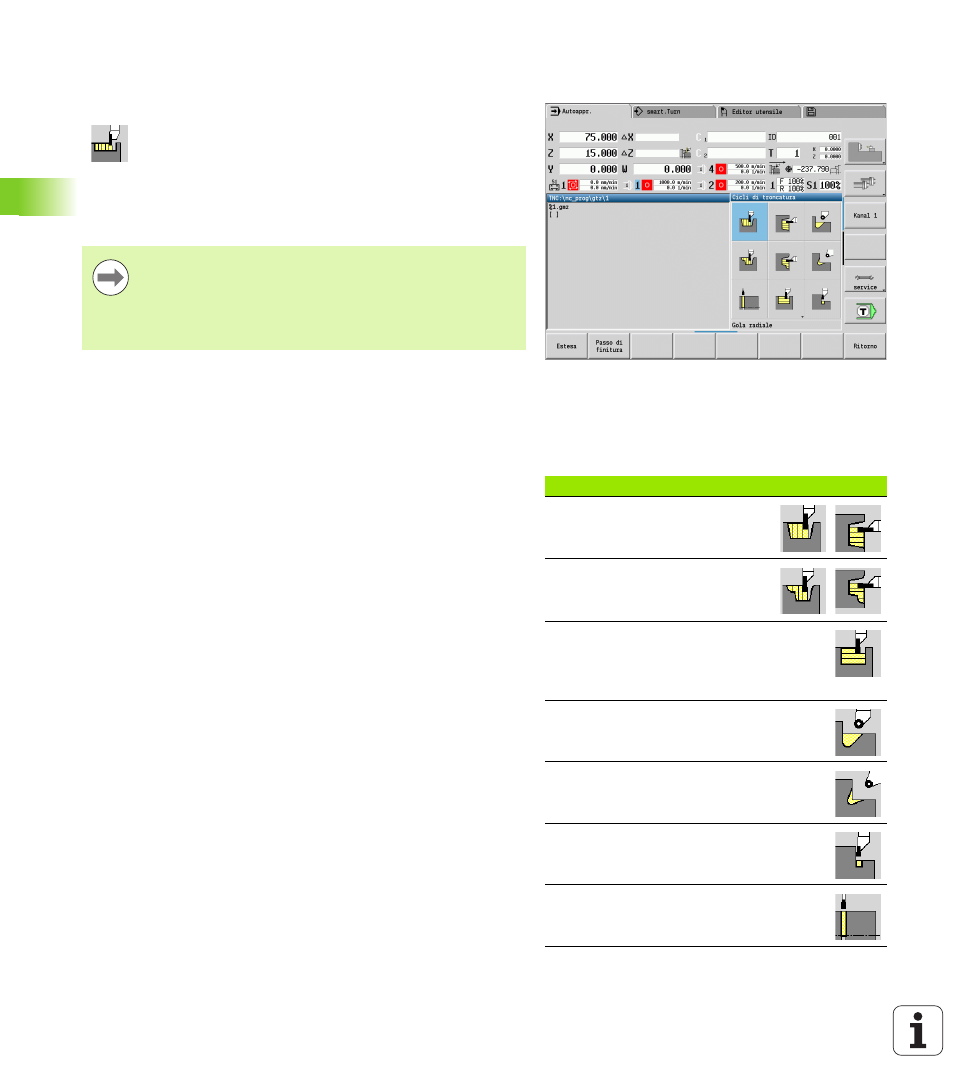

202

Programmazione di cicli

4.5 Cicli di tr

oncat

u

ra

4.5

Cicli di troncatura

Direzioni di passata e di accostamento per cicli di
troncatura

Il MANUALplus determina la direzione di passata e accostamento sulla
base dei parametri ciclo. Sono determinanti:

Ciclo base: parametri Punto di partenza X, Z (Funzionamento
manuale: "Pos. utensile attuale") e Inizio profilo X1/Fine profilo Z2.

Ciclo esteso: parametri Punto iniziale profilo X1, Z1 e Punto finale
profilo X2, Z2.

Cicli ICP: parametri Punto di partenza X, Z (Funzionamento manuale:
"Pos. utensile attuale") e "Punto di partenza profilo ICP".

Il gruppo Cicli di troncatura comprende i cicli di
esecuzione gola, troncatura-tornitura, esecuzione scarico
e scanalatura. I profili semplici si lavorano con cicli base,
mentre quelli complessi con cicli estesi. I cicli di
troncatura ICP lavorano qualsiasi profilo descritto con ICP
(vedere "Profili ICP" a pagina 368).

Configurazione di taglio: il MANUALplus calcola una
larghezza uniforme del tagliente che è <=P.

Sovrametallo: viene considerato nel "ciclo esteso".

La compensazione del raggio del tagliente viene
eseguita (eccezione "Scarico Forma K").

Cicli di troncatura

Icona

Gola radiale/assiale
Cicli di troncatura e finitura per
profili semplici

Gola radiale/assiale ICP
Cicli di troncatura e finitura per
profili qualsiasi

Troncatura-tornitura radiale/
assiale
Cicli di troncatura-tornitura e finitura
per profili semplici e qualsiasi

Scarico H
Scarico "Forma H"

Scarico K
Scarico "Forma K"

Scarico U
Scarico "Forma U"

Scanalatura
ciclo per esecuzione scanalature
