HEIDENHAIN MANUALplus 620
443
5.14 Pr
ofili del piano XY

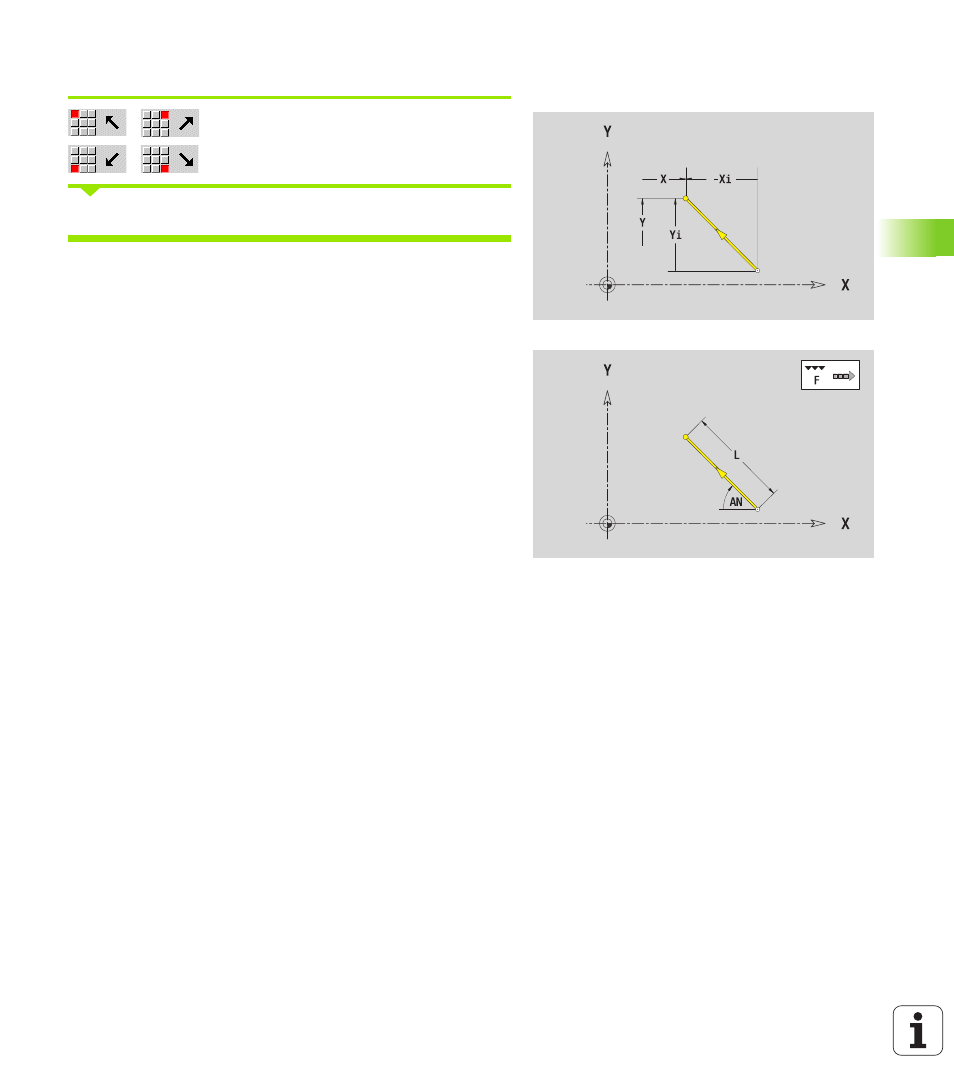

Linea inclinata piano XY
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G171.
Parametri
X, Y
Punto di arrivo
Xi, Yi
Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W
Punto di arrivo polare – Angolo
P
Punto di arrivo polare
AN
Angolo rispetto ad asse X (direzione angolo vedere grafica
di supporto)
L
Lunghezza linea
ANn
Angolo con elemento successivo
ANp
Angolo con elemento precedente
F: vedere attributi di lavorazione Pagina 369
