5.15 Pr
ofili del piano YZ
Poligono piano YZ
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G387 con i parametri della figura,
 una G309.
Dati di riferimento piano YZ
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
XR Diametro di riferimento

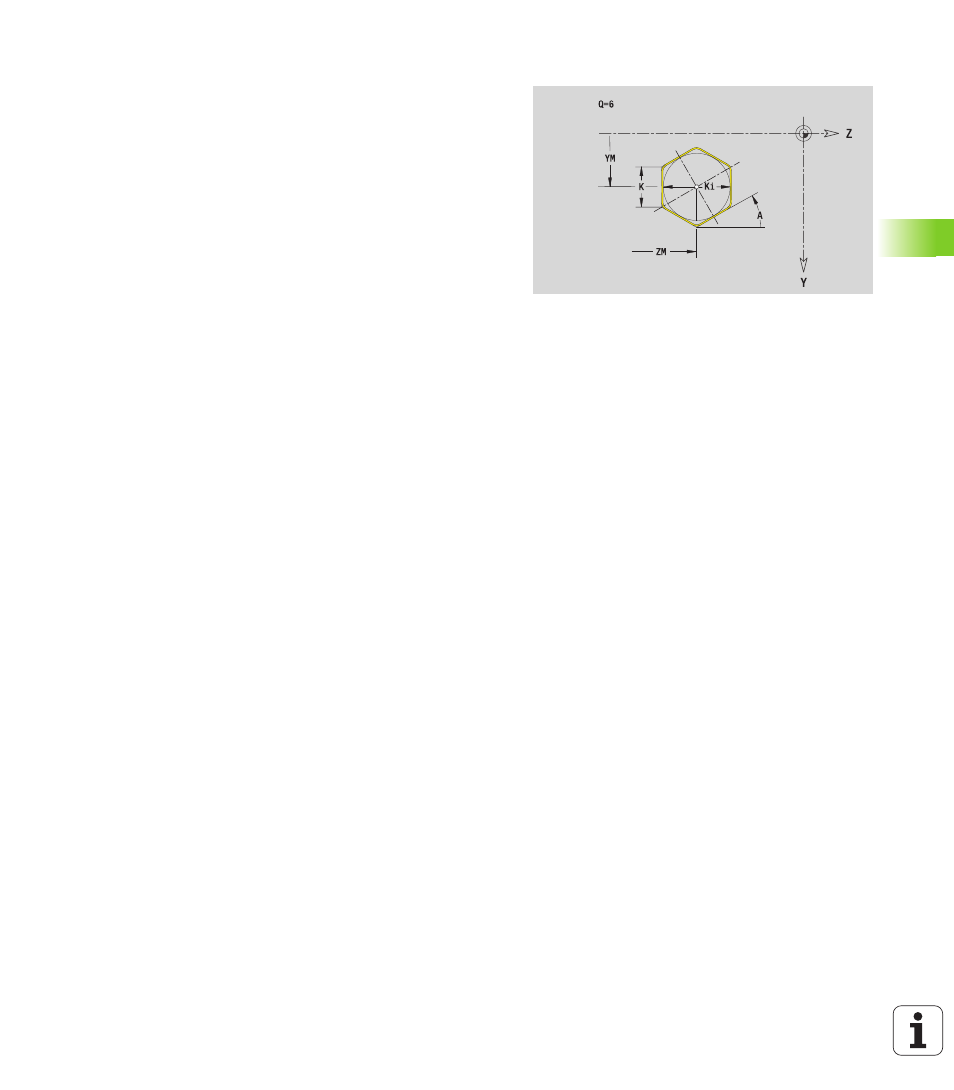

Parametri figura
YM, ZM
Centro figura
A Angolo posizione (riferimento: asse X)
Q Numero di spigoli
K Lunghezza lato
Ki Apertura (diametro cerchio interno)
BR Arrotondamento
