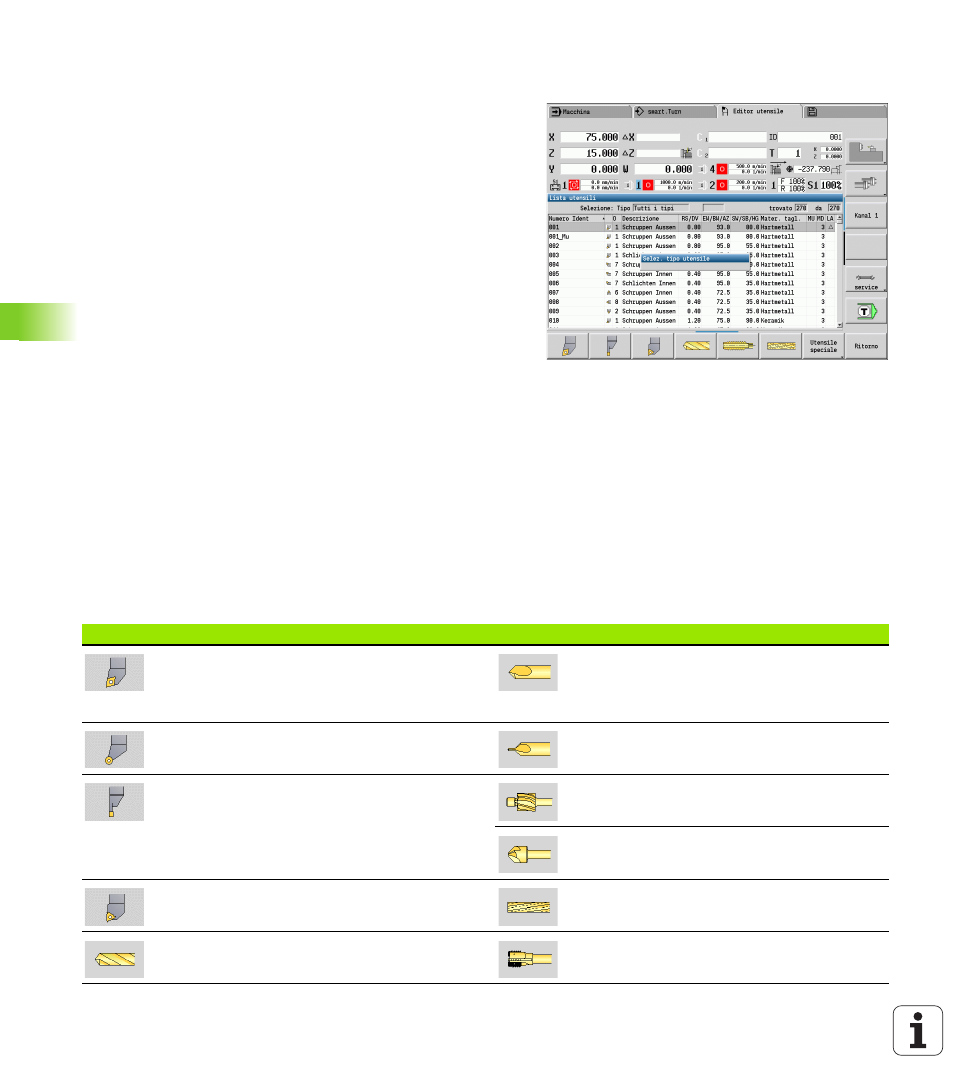

494 Database utensili e database dati tecnologici
7.
1 D
a
tabase ut
ensili
7.1 Database utensili
Normalmente le coordinate dei profili si programmano allo stesso
modo in cui il pezzo è quotato sul disegno. Affinché il MANUALplus
possa calcolare la traiettoria della slitta, eseguire la compensazione del
raggio del tagliente e determinare le configurazioni di taglio, è
necessario immettere le quote di lunghezza, il raggio del tagliente,
l'angolo di inclinazione ecc.
Il MANUALplus memorizza fino a 250 blocchi di dati utensile (a
richiesta 999), dove ogni blocco di dati utensile è contrassegnato da un
numero di identificazione (nome). Una descrizione utensile
supplementare facilita la ricerca dei dati.
In modalità Macchina sono disponibili funzioni per determinare le
quote di lunghezza degli utensili (vedere "Misurazione di utensili" a
pagina 99).
Le correzioni usura vengono gestite separatamente. È così possibile
immettere in qualsiasi momento valori di correzione, anche durante
l'esecuzione del programma.
È possibile assegnare agli utensili un materiale del tagliente, con il
quale si può accedere al database dati tecnologici (avanzamento,
velocità di taglio). Si semplificano in questo modo i compiti
dell'operatore, che determina e imposta soltanto una volta i dati di
taglio.
Tipi di utensile
Utensili per finitura, foratura, troncatura ecc. presentano forme molto
diverse. I punti di riferimento per determinare le quote di lunghezza o
altri dati utensile sono di conseguenza diversi.
La seguente tabella riporta una panoramica dei tipi di utensile.
Tipi di utensile Tipi di utensile
Utensili per tornire standard (Pagina 511)
 Utensili per sgrossare
 Utensili per rifinire
 Punte da centro NC (Pagina 515)
 Utensili sferici (Pagina 511)  Punte per centrare (Pagina 516)
Utensili per troncare (Pagina 512)
 Utensili per eseguire gole
 Utensili per scanalare
 Utensili per troncare-tornire
 Svasatori con guida (Pagina 517)
 Svasatori (Pagina 518)
 Utensili per filettare (Pagina 513)  Utensili per fresare standard (Pagina 520)
 Punte elicoidali (Pagina 514)  Frese per filettature (Pagina 521)
