5.5 Modifica di pr
ofili ICP

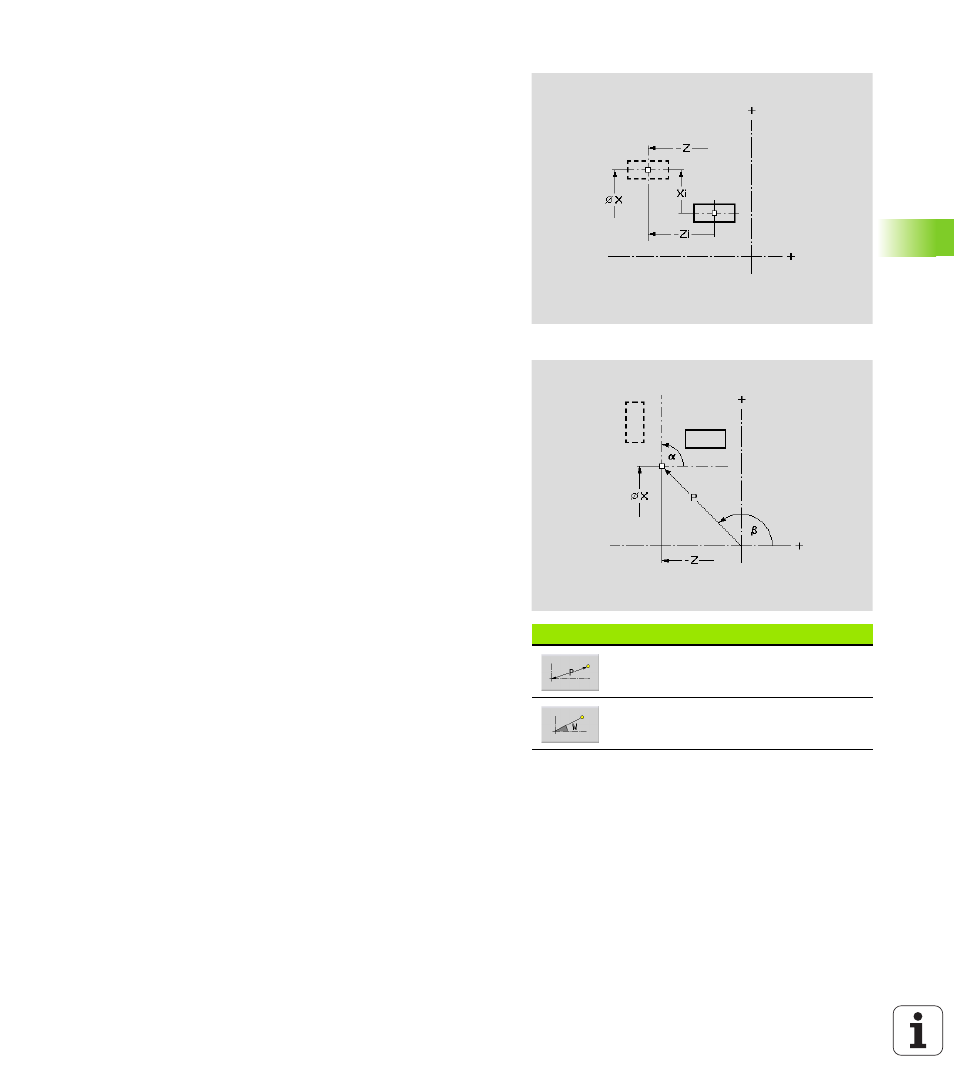

Trasformazioni – Spostamento
Questa funzione consente di spostare un profilo con quota
incrementale o assoluta.
Trasformazioni – Rotazione
Questa funzione consente di ruotare il profilo intorno a un centro di
rotazione.
Parametri
X
Punto di arrivo
Z Punto di arrivo
Xi Punto di arrivo – incrementale
Zi Punto di arrivo – incrementale
H Originale (solo con profili asse C):
 0: cancellare: il profilo originale viene cancellato
 1: copiare: il profilo originale viene conservato
ID Nome profilo (solo per profili asse C)
Softkey
Quotatura polare del centro di
rotazione: angolo
Quotatura polare del centro di
rotazione: raggio
Parametri
X
Centro di rotazione in coordinate cartesiane
Z Centro di rotazione in coordinate cartesiane
W Centro di rotazione in coordinate polari
P Centro di rotazione in coordinate polari
A Angolo di rotazione
H Originale (solo con profili asse C):
 0: cancellare: il profilo originale viene cancellato
 1: copiare: il profilo originale viene conservato
ID Nome profilo (solo per profili asse C)
