362 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a
Esempi di lavorazione di sagome

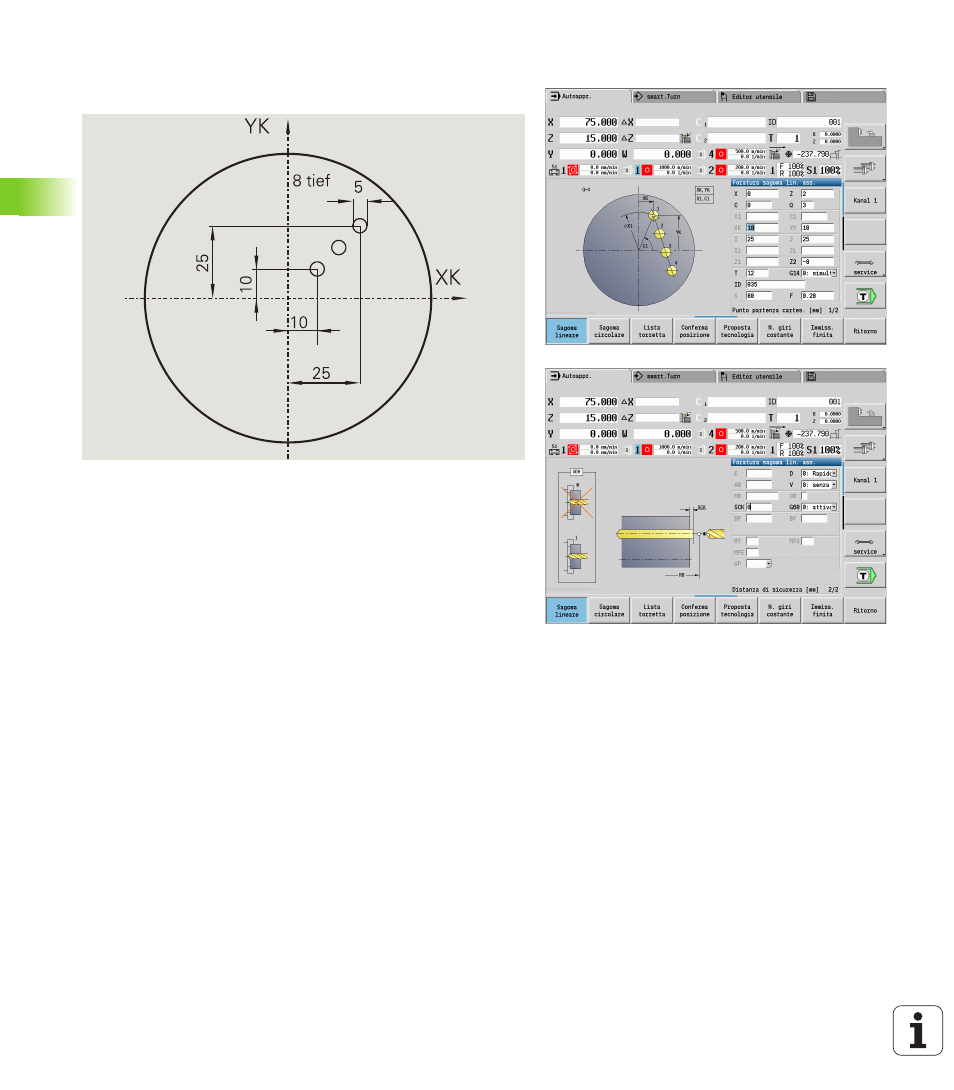

Sagoma di foratura lineare su superficie frontale
Sulla superficie frontale viene eseguita una sagoma di foratura lineare
con il ciclo Foratura assiale. Questa lavorazione presuppone un
mandrino posizionabile e utensili motorizzati.
Vengono indicate le coordinate del primo e dell'ultimo foro nonché il
numero di fori. Per la foratura viene indicata solo la profondità.
Dati utensile
 WO = 8 – Orientamento utensile
 DV = 5 – Diametro foro
 BW = 118 – Angolo dell'inserto
 AW = 1 – Utensile motorizzato
