5.14 Pr
ofili del piano XY

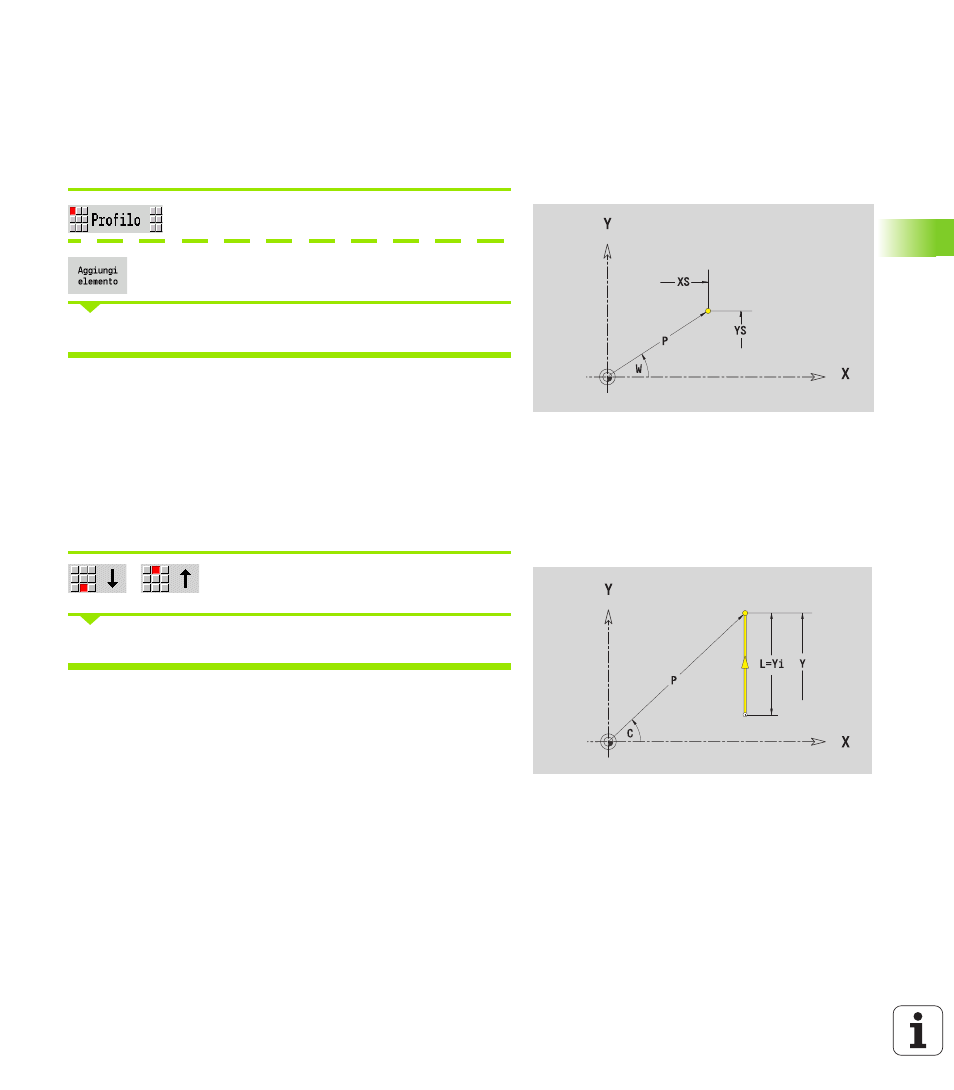

Punto di partenza profilo piano XY
Nel primo elemento del profilo si inseriscono le coordinate del punto
di partenza e del punto di arrivo. L'immissione del punto di partenza è
possibile solo nel primo elemento del profilo. Negli elementi
successivi del profilo il punto di partenza risulta dal relativo elemento
precedente.
Premere il tasto menu Profilo
Premere il softkey Inserisci elemento
Definire il punto di partenza
ICP genera in smart.Turn una G170.
Linee verticali piano XY
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G171.
Parametri per la definizione del punto di partenza
XS, YS
Punto di partenza del profilo
W
Punto di partenza del profilo polare (angolo)
P
Punto di partenza del profilo polare (quota radiale)
Parametri
Y
Punto di arrivo
Yi
Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W
Punto di arrivo polare – Angolo
P
Punto di arrivo polare
L
Lunghezza linea
F: vedere attributi di lavorazione Pagina 369
