78 Modalità operativa Macchina
3.3 D
a
ti macc
hina

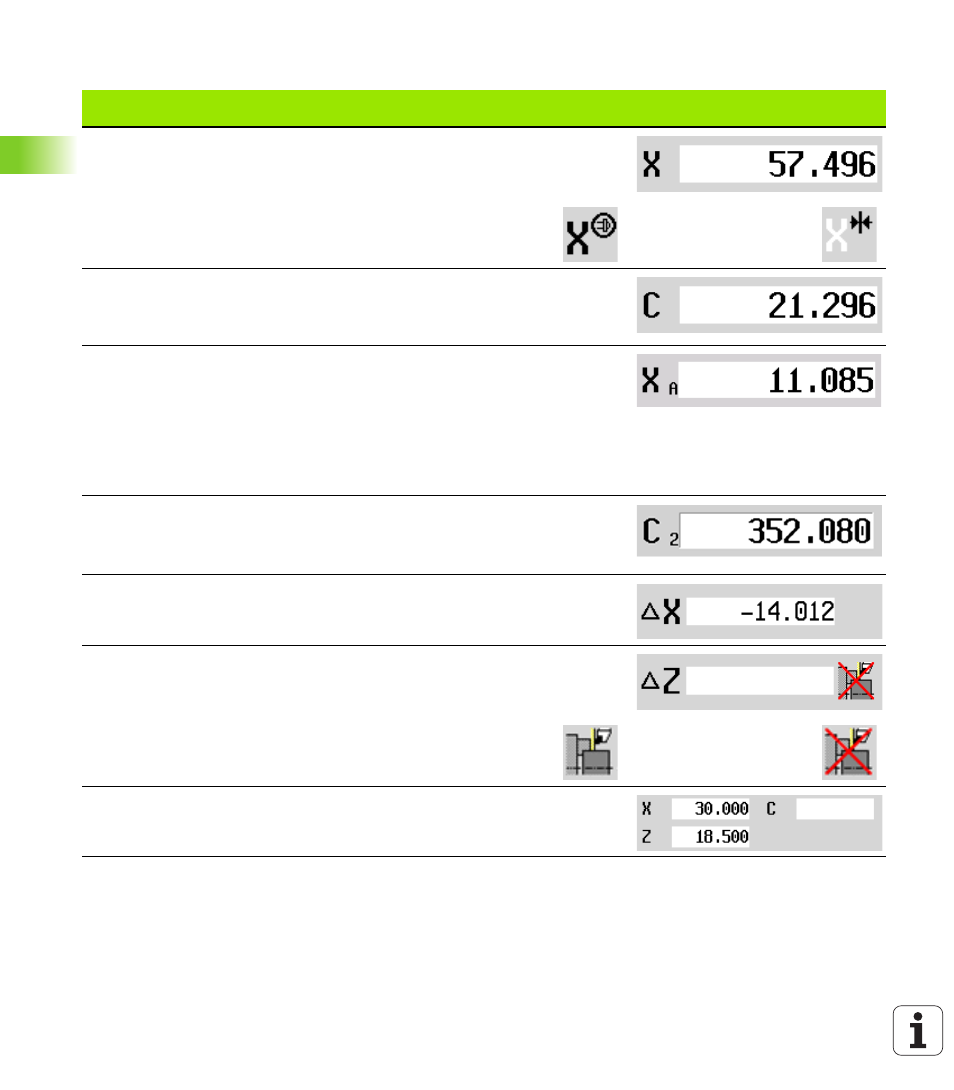

Visualizzazione dati macchina
Elementi della visualizzazione dati
macchina
Indicazione di posizione X, Y, Z, W: distanza punta dell'utensile – origine pezzo
 Lettera asse: nero=consenso asse assegnato; bianco=nessun "consenso asse"
Volantino attivo Serraggio attivo
Visualizzazione posizione C: posizione dell'asse C
 Campo vuoto: l'asse C è inattivo
 Lettera asse: nero=consenso asse assegnato; bianco=nessun "consenso asse"
Impostazioni di visualizzazione del visualizzatore di quote: possibile
impostazione con il parametro utente MP_axesDisplayMode. L'impostazione viene
visualizzata da una lettera accanto alla finestra di posizionamento.
 A: valore reale (impostazione: RIF.REALE)
 N: valore nominale (impostazione: RIF.NOM.)
 L: errore di inseguimento (impostazione: INSEG)
 D: percorso residuo (impostazione: DIST)
Visualizzazione del numero della slitta e del numero dell'asse C: una cifra
accanto alla finestra di posizionamento dell'asse indica il numero di slitta o asse C
assegnato. La cifra viene visualizzata soltanto se è stato configurato più volte un
asse, ad esempio il secondo asse C come contromandrino.
Visualizzazione percorso residuo X, Y, Z, W: differenza tra posizione attuale e
posizione finale dell'istruzione di traslazione in corso.
Visualizzazione percorso residuo e stato zona di sicurezza: visualizzazione
percorso residuo e visualizzazione dello stato del monitoraggio della zona di
sicurezza.
Monitoraggio zona di
sicurezza attivo Monitoraggio zona di
sicurezza inattivo
Visualizzazione posizione quattro assi: visualizzazione dei valori di posizione per
max quattro assi. I valori visualizzati dipendono dalla configurazione della macchina.
