HEIDENHAIN MANUALplus 620

455

5.14 Pr

ofili del piano XY

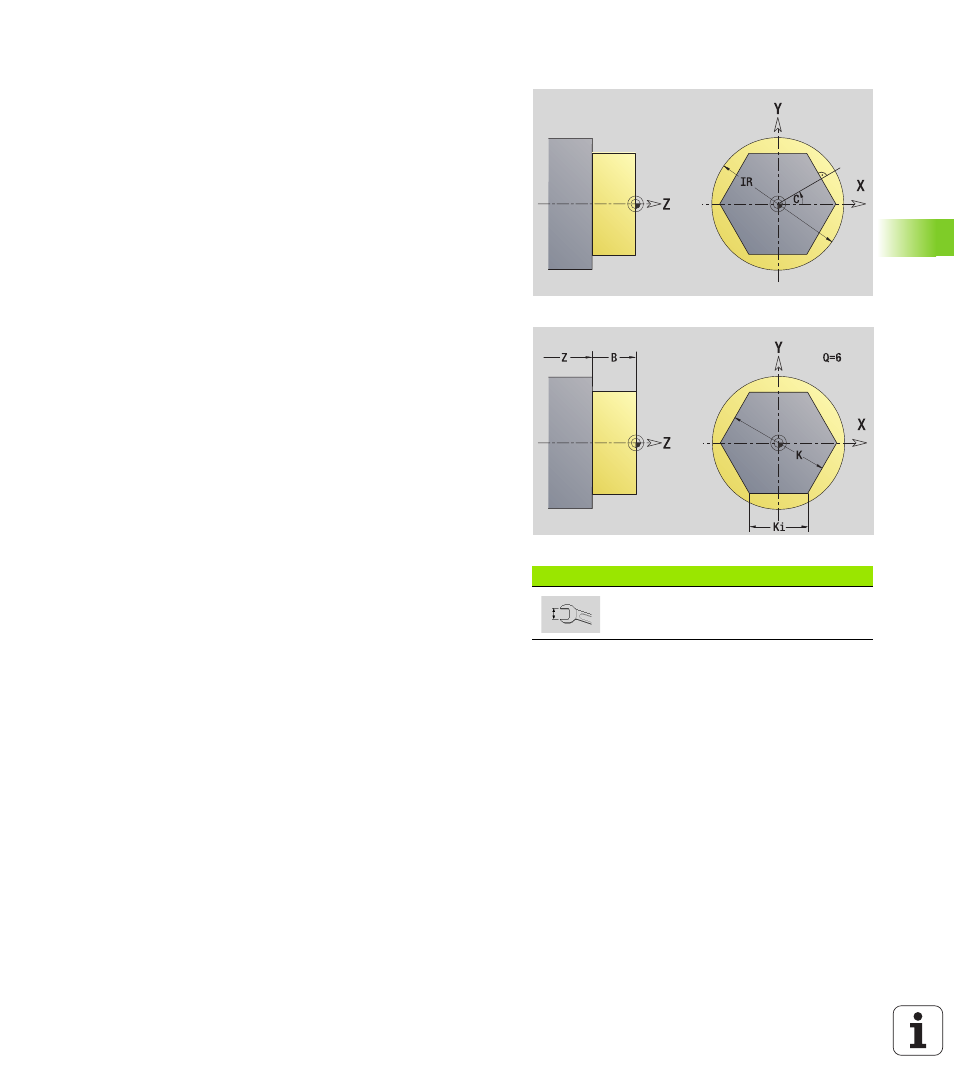

Superfici poligonali piano XY

La funzione definisce una superficie poligonale nel piano XY.

La commutazione avviene tramite softkey tra Lunghezza lato (Ki) e
Apertura (K) (vedere tabella a destra).

La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 419).

ICP genera:

l'identificativo di sezione FACE_Y con i parametri Diametro di
riferimento, Quota di riferimento e Angolo mandrino. L'identificativo
di sezione non viene inserito in caso di profili annidati,

una G308 con il parametro Nome profilo,

una G477 con i parametri del poligono,

una G309.

Softkey

Commutazione del campo per
immissione apertura chiave K

Dati di riferimento del poligono
ID

Nome profilo

C

Angolo mandrino (angolo posizione della perpendicolare)

IR

Diametro di limitazione

Parametri del poligono
Z

Spigolo di riferimento

Q

Numero superfici (Q >= 2)

K

Apertura

Ki

Lunghezza lato

B

Larghezza (riferimento: quota di riferimento ZR)

B<0: superficie in direzione Z negativa

B>0: superficie in direzione Z positiva
