468 Programmazione ICP
5.15 Pr
ofili del piano YZ
Foro piano YZ
Il foro definisce una foratura singola, che può includere i seguenti
elementi:
 Centratura
 Foratura
 Svasatura
 Filettatura
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura (–
1*BT),
 una G380 con i parametri del foro,
 una G309.

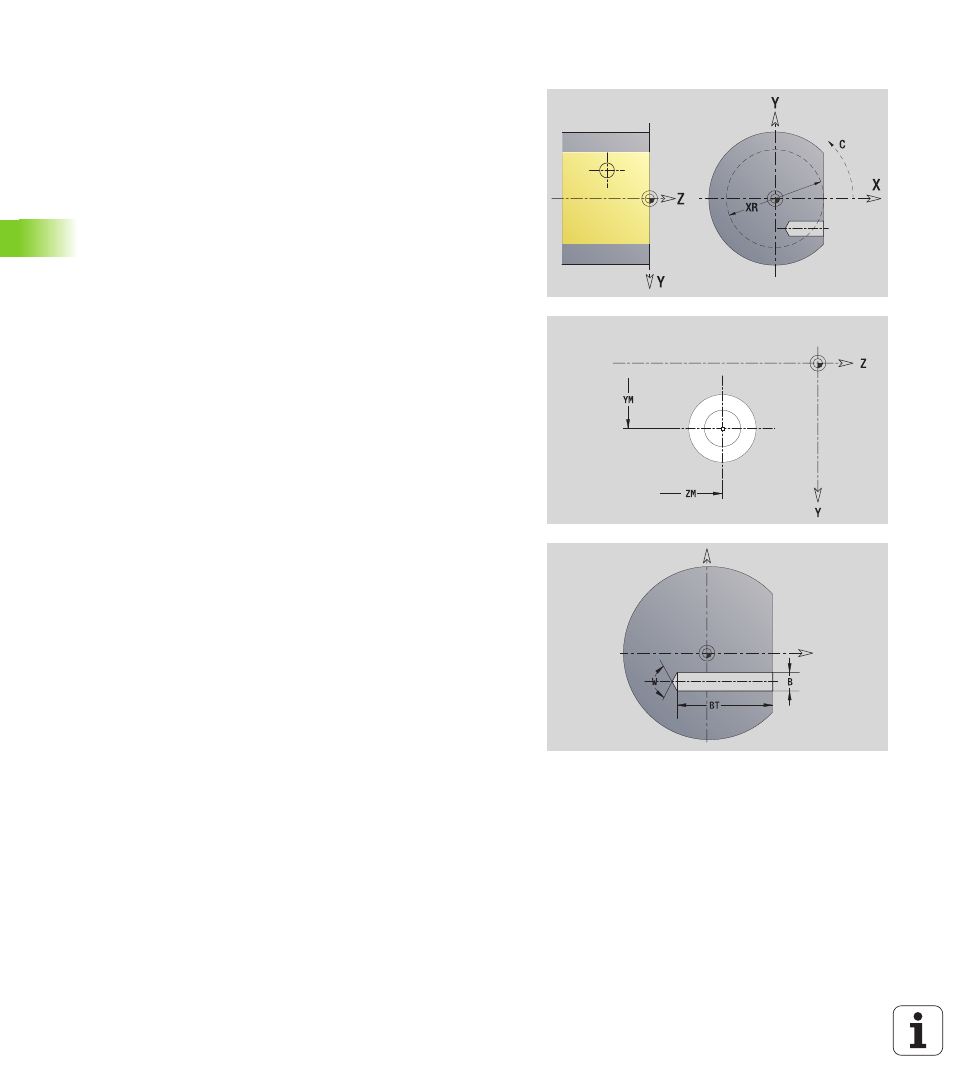

Dati di riferimento del foro
ID
Nome profilo
C Angolo mandrino
XR Diametro di riferimento
Parametri del foro
YM, ZM
Centro foro
Centratura
O
Diametro
Foratura
B
Diametro
BT Profondità
W Angolo
Svasatura
R
Diametro
U Profondità
E Angolo di svasatura
Filettatura
GD
Diametro
GT Profondità
K Lunghezza uscita
F Passo filetto
GA Tipo di principio (destrorso/sinistrorso)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
