5.9 Elementi del pr
ofilo superficie fr
ontale
5.9 Elementi del profilo superficie
frontale
Con gli "Elementi del profilo superficie frontale" si creano profili di
fresatura complessi.
 Modalità Cicli: profili per cicli di fresatura ICP assiali
 smart.Turn: profili per la lavorazione con l'asse C
Gli elementi del profilo della superficie frontale si quotano con
coordinate cartesiane o polari. La commutazione avviene tramite
softkey (vedere tabella). Per la definizione di un punto è possibile
mescolare le coordinate cartesiane con le coordinate polari.
Punto di partenza profilo superficie frontale
Nel primo elemento del profilo si inseriscono le coordinate del punto
di partenza e del punto di arrivo. L'immissione del punto di partenza è
possibile solo nel primo elemento del profilo. Negli elementi
successivi del profilo il punto di partenza risulta dal relativo elemento
precedente.
Premere il tasto menu Profilo
Premere il softkey Inserisci elemento
Definire il punto di partenza
Softkey per coordinate polari
Commutazione del campo per
immissione angolo C
Commutazione del campo per
immissione raggio P

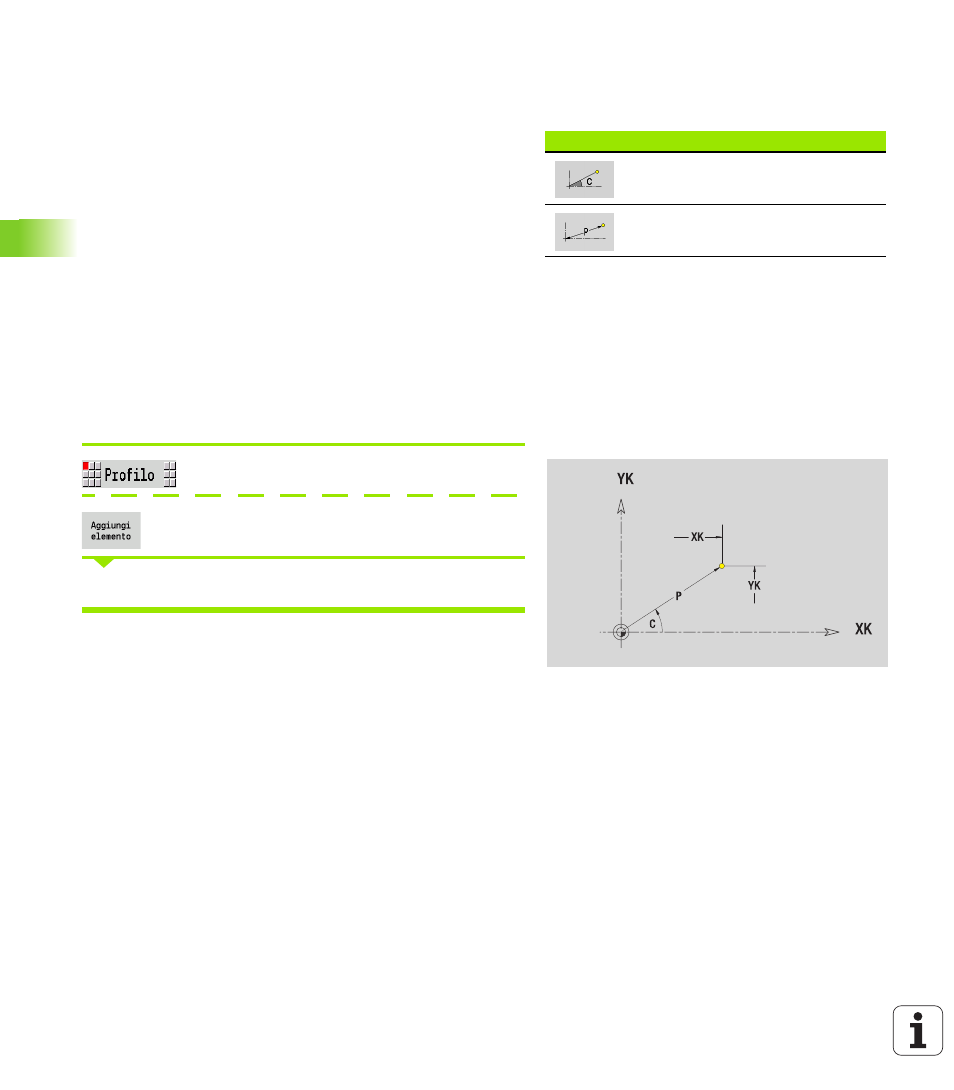

Parametri per la definizione del punto di partenza
XKS, YKS Punto di partenza del profilo
C
Punto di partenza del profilo polare (angolo)
P Punto di partenza del profilo polare (quota radiale)
HC Attributo di foratura/fresatura:
 1: fresatura profilo
 2: fresatura tasca
 3: fresatura superficie
 4: sbavatura
 5: scrittura
 6: fresatura profilo e sbavatura
 7: fresatura tasca e sbavatura
 14: senza lavorazione
