436 Programmazione ICP
5.13 Pr
ofili su superficie cilindr
ica in smar
t.T
u
rn

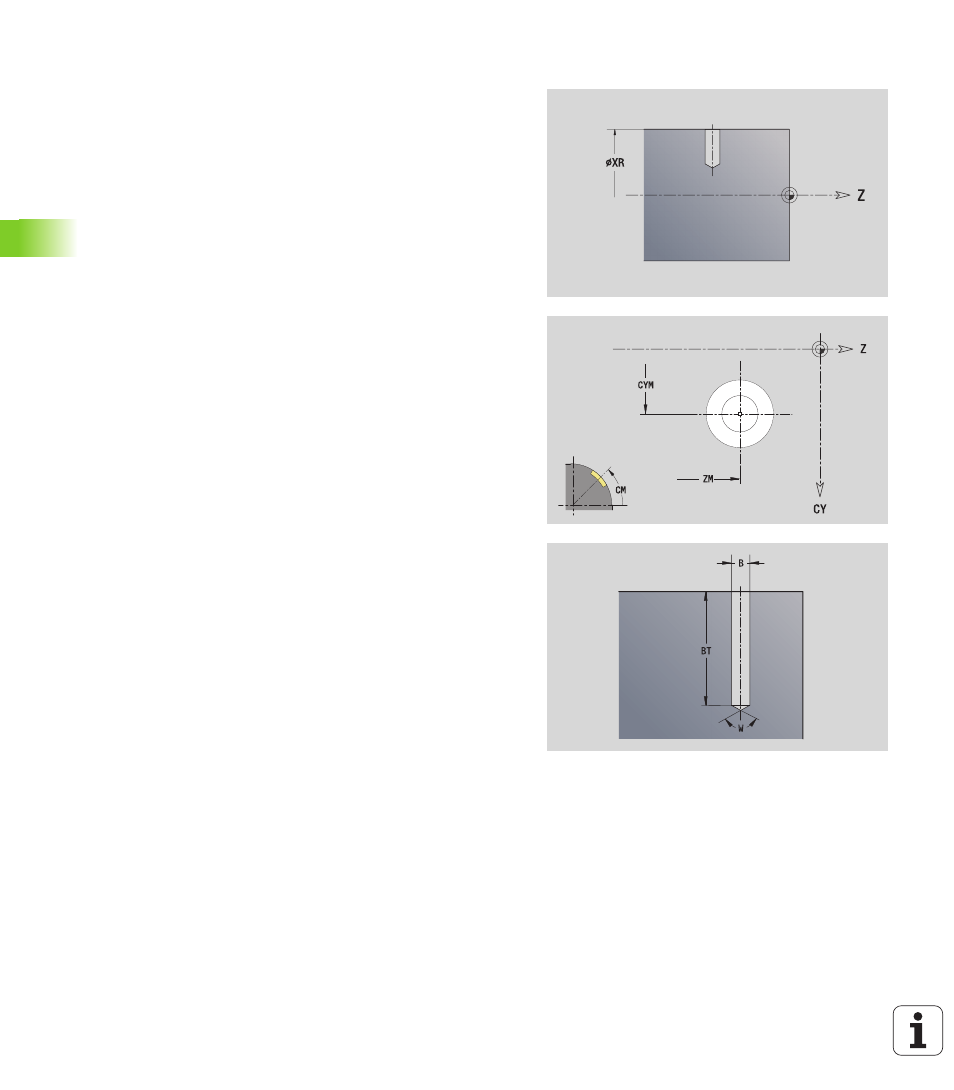

Foro superficie cilindrica
La funzione definisce una foratura singola, che può includere i
seguenti elementi:
 Centratura
 Foratura
 Svasatura
 Filettatura
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione LATERAL_C con il parametro Diametro di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura (–
1*BT),
 una G310 con i parametri del foro,
 una G309.
Dati di riferimento del foro
ID
Nome profilo
XR Diametro di riferimento
Parametri del foro
Z
Centro foro
CYM Centro figura come quota elemento lineare (riferimento:
diametro XR)
CM Centro figura (angolo)
Centratura
O
Diametro
Foratura
B
Diametro
BT Profondità
W Angolo
Svasatura
R
Diametro
U Profondità
E Angolo di svasatura
Filettatura
GD
Diametro
GT Profondità
K Lunghezza uscita
F Passo filetto
GA Tipo di principio (destrorso/sinistrorso)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
