HEIDENHAIN MANUALplus 620 181

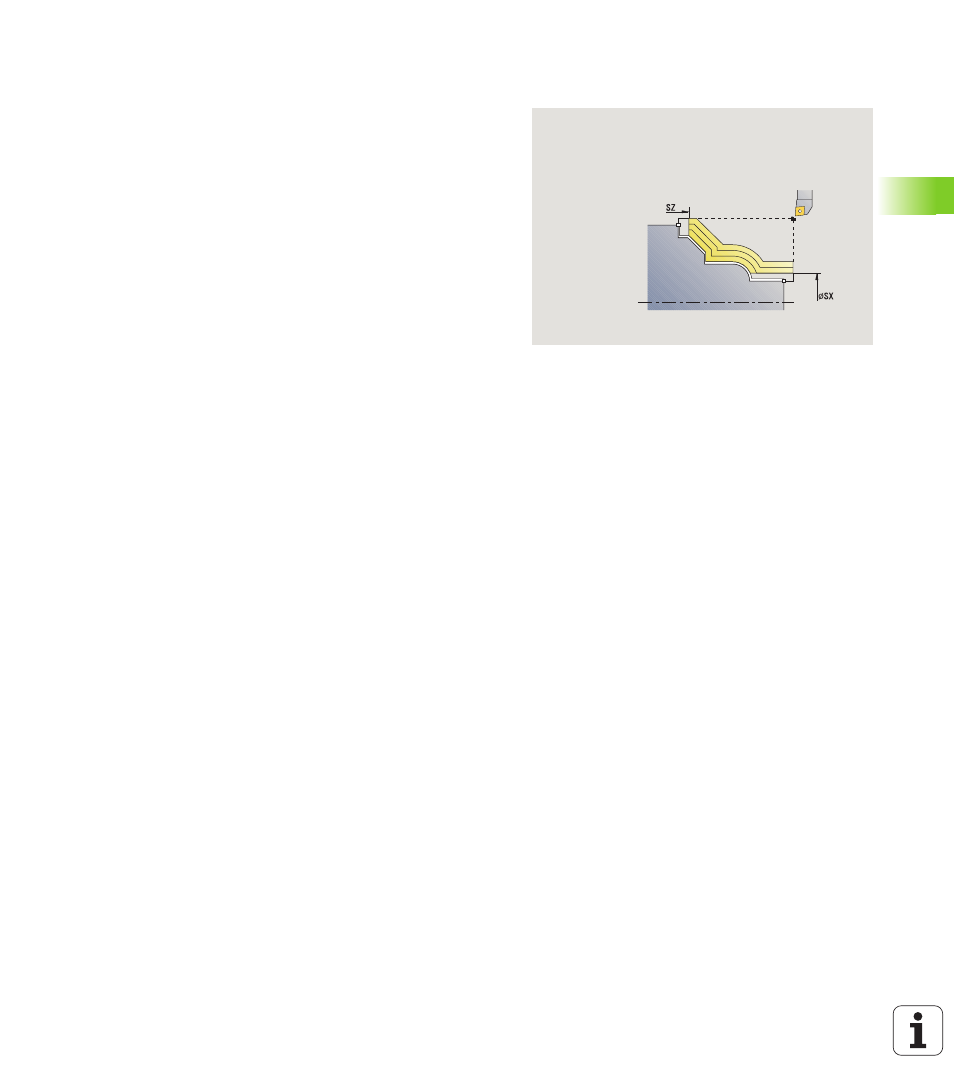

4.4 Cicli di aspor
tazione tr
ucioli
Tipo di lavorazione per accesso al database dati tecnologici:
Sgrossatura
HR Definizione della direzione di lavorazione principale
SX, SZ Limitazioni di taglio (vedere pagina 130)
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
A Angolo di avvicinamento (riferimento: asse Z) –
(default: parallelo all'asse Z)
W Angolo di allontanamento (riferimento: asse Z) – (default:
ortogonale all'asse Z)
XA, ZA Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
 XA, ZA non programmato: il profilo del pezzo grezzo
viene definito dalla posizione dell'utensile e dal profilo
ICP.
 XA, ZA programmato: definizione dello spigolo del
profilo pezzo grezzo.
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
