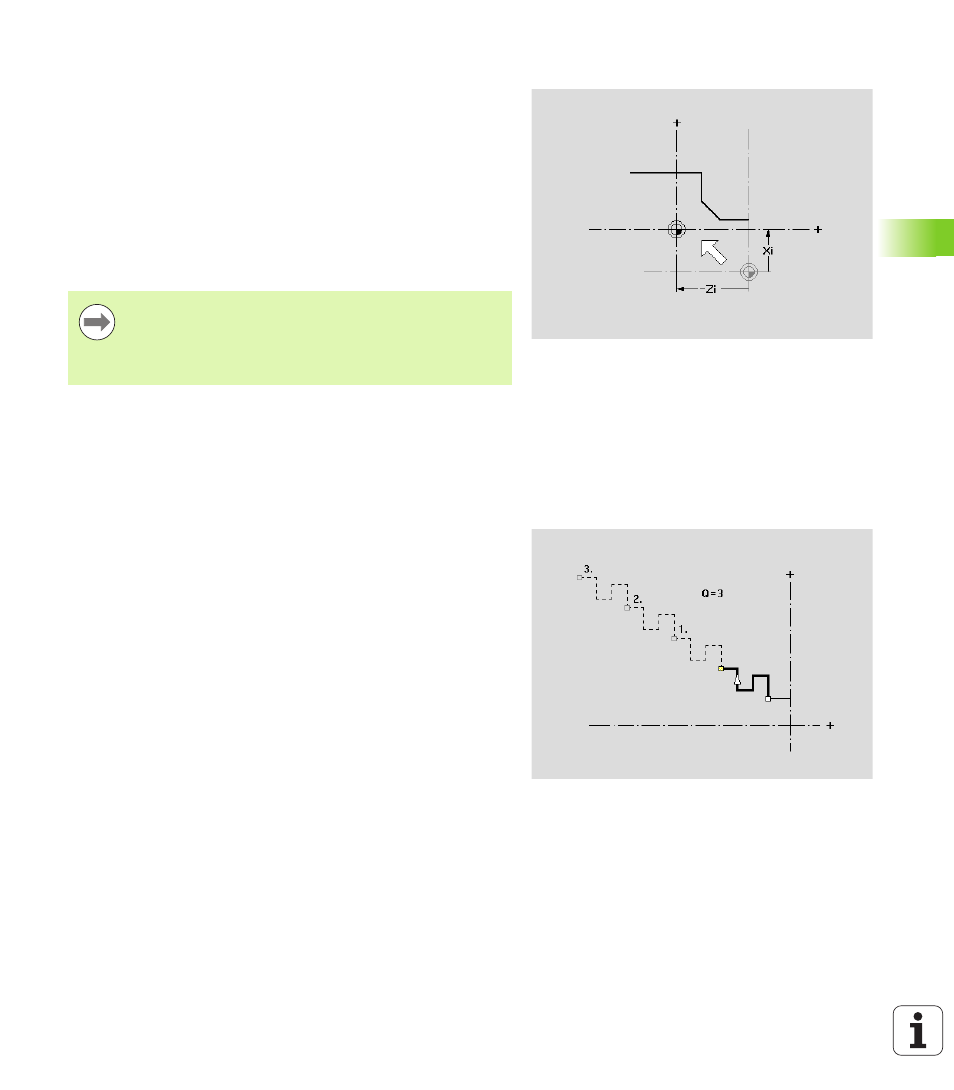

Spostamento di origine
Questa funzione consente di spostare il profilo di tornitura completo.
Attivazione spostamento di origine:
 Selezionare "Origine > Spostamento" nel menu Pezzo finito
 Inserire lo spostamento del profilo per spostare il profilo fino ad ora
definito
 Premere il softkey Salva
Disattivazione spostamento di origine:
 Selezionare "Origine > Reset" nel menu Pezzo finito per ripristinare
l'origine del sistema di coordinate alla posizione originale
Duplicazione lineare della sezione di profilo
Con questa funzione si definisce una sezione di profilo e la si "appende"
al profilo esistente.
 Selezionare "Duplicazione > Serie lineare" nel menu Pezzo finito
 Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.
 Premere il softkey Seleziona
 Inserire il numero di ripetizioni
 Premere il softkey Salva
Se si esce dall'editor ICP, non è più possibile resettare lo
spostamento origine. All'uscita dall'editor ICP il profilo
viene convertito e salvato con i valori dello spostamento
origine. In tal caso è possibile spostare nuovamente
l'origine in direzione opposta.
Parametri
Xi
Punto di arrivo – valore per cui l'origine viene spostata
Zi Punto di arrivo – valore per cui l'origine viene spostata
Parametri
Q
Numero di ripetizioni
