394 Programmazione ICP
5.7 Descr
izioni delle par
ti gr
ezz
e
5.7 Descrizioni delle parti grezze
In smart.Turn le forme standard "Barra" e "Tubo" sono descritte con una
funzione G.

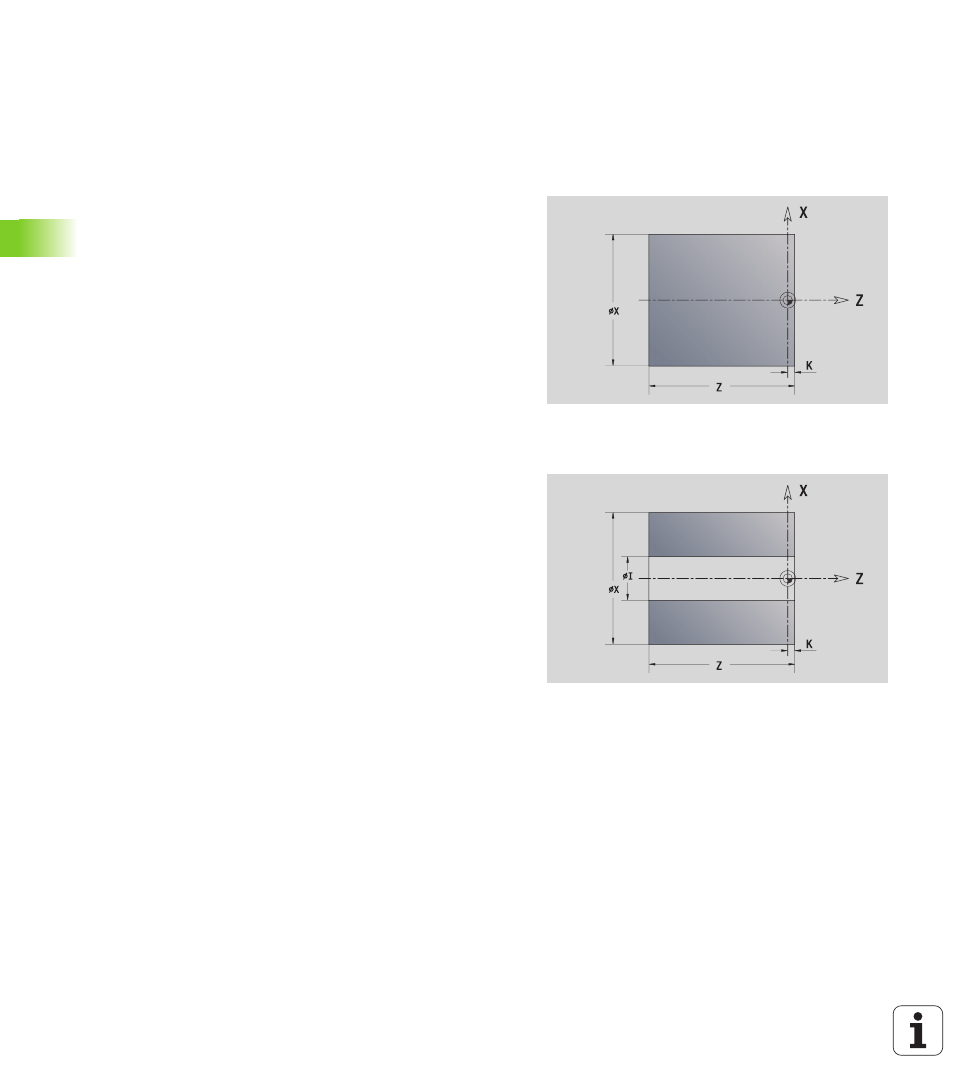

Forma parte grezza "Barra"
La funzione descrive un cilindro.
ICP genera in smart.Turn una G20 nella sezione BLANK.
Forma parte grezza "Tubo"
La funzione descrive un cilindro cavo.
ICP genera in smart.Turn una G20 nella sezione BLANK.
Parametri
X
Diametro cilindro
Z Lunghezza parte grezza
K Lato destro (distanza origine pezzo – lato destro)
Parametri
X
Diametro cilindro cavo
Z Lunghezza parte grezza
K Lato destro (distanza origine pezzo – lato destro)
I Diametro interno
