472 Programmazione ICP
5.15 Pr
ofili del piano YZ

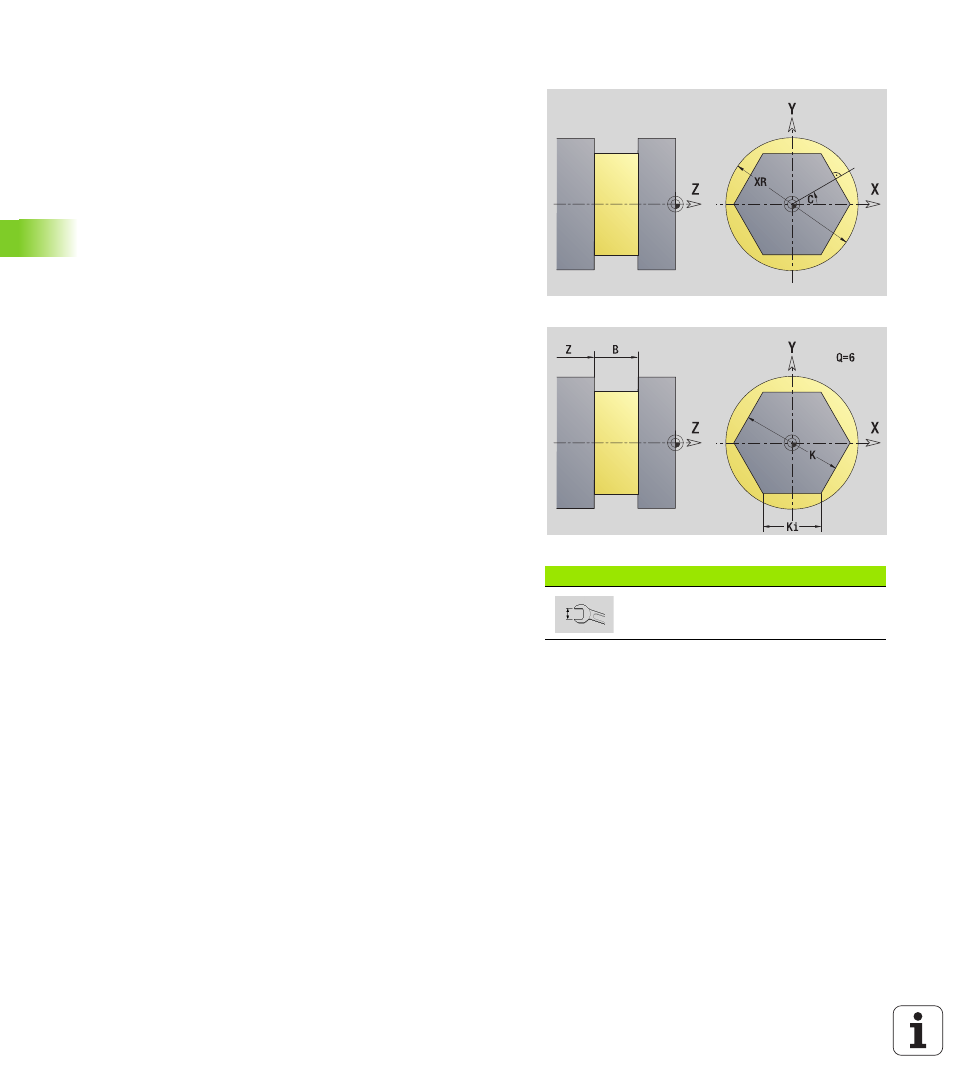

Superfici poligonali piano YZ
La funzione definisce una superficie poligonale nel piano YZ.
La commutazione avviene tramite softkey tra Lunghezza lato (Ki) e
Apertura (K) (vedere tabella a destra).
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con il parametro Nome profilo,
 una G487 con i parametri del poligono,
 una G309. Softkey
Commutazione del campo per
immissione apertura chiave K
Dati di riferimento del poligono
ID
Nome profilo
C Angolo mandrino (angolo posizione della perpendicolare)
XR Diametro di riferimento
Parametri del poligono
Z
Spigolo di riferimento
Q Numero superfici (Q >= 2)
K Apertura
Ki Lunghezza lato
B Larghezza (riferimento: quota di riferimento ZR)
 B<0: superficie in direzione Z negativa
 B>0: superficie in direzione Z positiva
