384

Programmazione ICP

5.4 Cr

eazione dei pr

ofili ICP

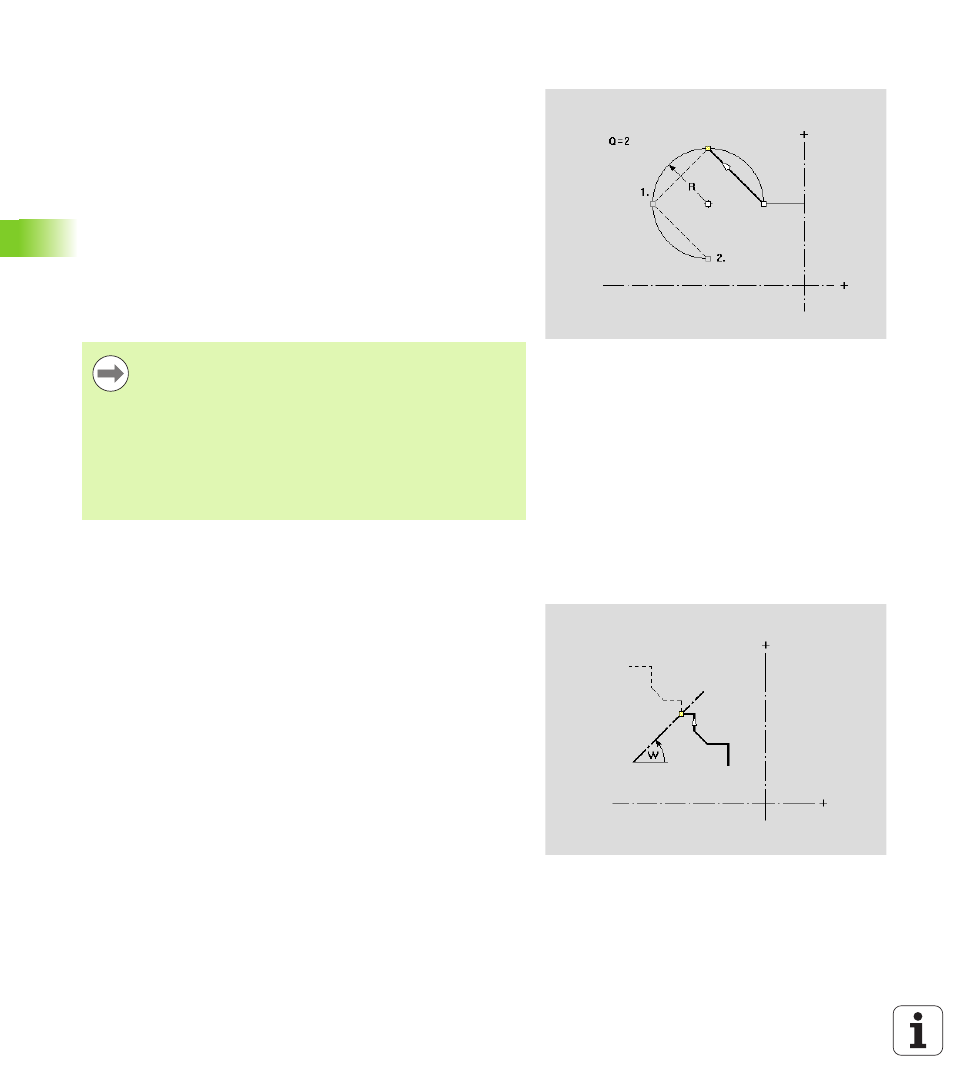

Duplicazione circolare della sezione di profilo

Con questa funzione si definisce una sezione di profilo e la si "appende"
con andamento circolare al profilo esistente.

Selezionare "Duplicazione > Serie circolare" nel menu Pezzo finito

Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.

Premere il softkey Seleziona

Inserire il numero di ripetizioni e il raggio

Premere il softkey Salva

Duplicazione della sezione di profilo con
specularità

In questa funzione si definisce una sezione di profilo che viene
riprodotta specularmente e appesa al profilo esistente.

Selezionare "Duplicazione > Specularità" nel menu Pezzo finito

Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.

Inserire l'angolo dell'asse di specularità

Premere il softkey Salva

Inversione

La funzione Inversione consente di invertire la direzione programmata
di un profilo.

Parametri
Q

Numero (la sezione di profilo viene duplicata Q volte)

R

Raggio

Il controllo numerico definisce un cerchio con il raggio
definito intorno al punto iniziale e al punto finale della
sezione di profilo. I punti d'intersezione dei cerchi
forniscono i due centri di rotazione possibili.

L'angolo di rotazione si ottiene dalla distanza punto iniziale
– punto finale della sezione di profilo.

Con i softkey Soluzione succ. o Soluzione prec. è
possibile selezionare una delle soluzioni ammesse a livello
di calcolo.

Parametri
W

Angolo dell'asse speculare. L'asse speculare passa attraverso
il punto finale attuale del profilo.

Riferimento dell'angolo: asse Z positivo
