412

Programmazione ICP

5.1

0

Elementi del pr

ofilo superficie cilindr

ica

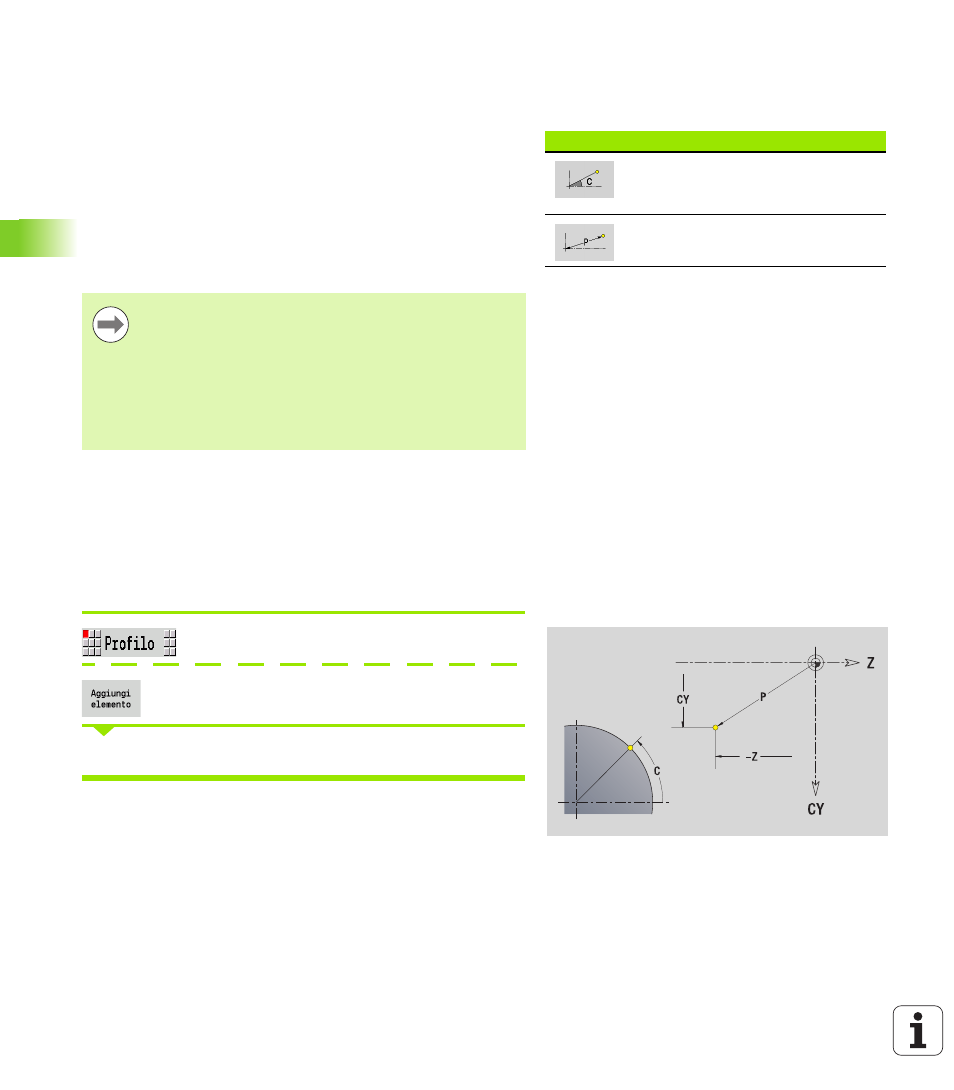

5.10 Elementi del profilo superficie

cilindrica

Con gli "Elementi del profilo superficie cilindrica" si creano profili di
fresatura complessi.

Modalità Cicli: profili per cicli di fresatura ICP radiali

smart.Turn: profili per la lavorazione con l'asse C

Gli elementi del profilo della superficie cilindrica si quotano con
coordinate cartesiane o polari. In alternativa alla quota dell'angolo è
possibile utilizzare la quota del percorso. La commutazione avviene
tramite softkey (vedere tabella).

Punto di partenza profilo superficie cilindrica

Nel primo elemento del profilo si inseriscono le coordinate del punto
di partenza e del punto di arrivo. L'immissione del punto di partenza è
possibile solo nel primo elemento del profilo. Negli elementi
successivi del profilo il punto di partenza risulta dal relativo elemento
precedente.

Premere il tasto menu Profilo

Premere il softkey Inserisci elemento

Definire il punto di partenza

Softkey per coordinate polari

Commutazione del campo da quota
elemento lineare a immissione
angolo C

Commutazione del campo per
immissione quota polare P

La quota elemento lineare si riferisce allo sviluppo
superficie cilindrica sul "diametro di riferimento".

Per profili sulla superficie cilindrica il diametro di
riferimento è definito nel ciclo. Tale diametro è valido per
tutti i seguenti elementi del profilo come riferimento per
la quota del percorso.

In caso di chiamata da smart.Turn, il diametro di
riferimento viene definito nei dati di riferimento.

Parametri per la definizione del punto di partenza
ZS

Punto di partenza del profilo

CYS

Punto di partenza come quota elemento lineare
(riferimento: diametro XS)

P

Punto di partenza del profilo polare

C

Punto di partenza del profilo polare – Angolo
