HEIDENHAIN MANUALplus 620 155
4.4 Cicli di aspor
tazione tr
ucioli

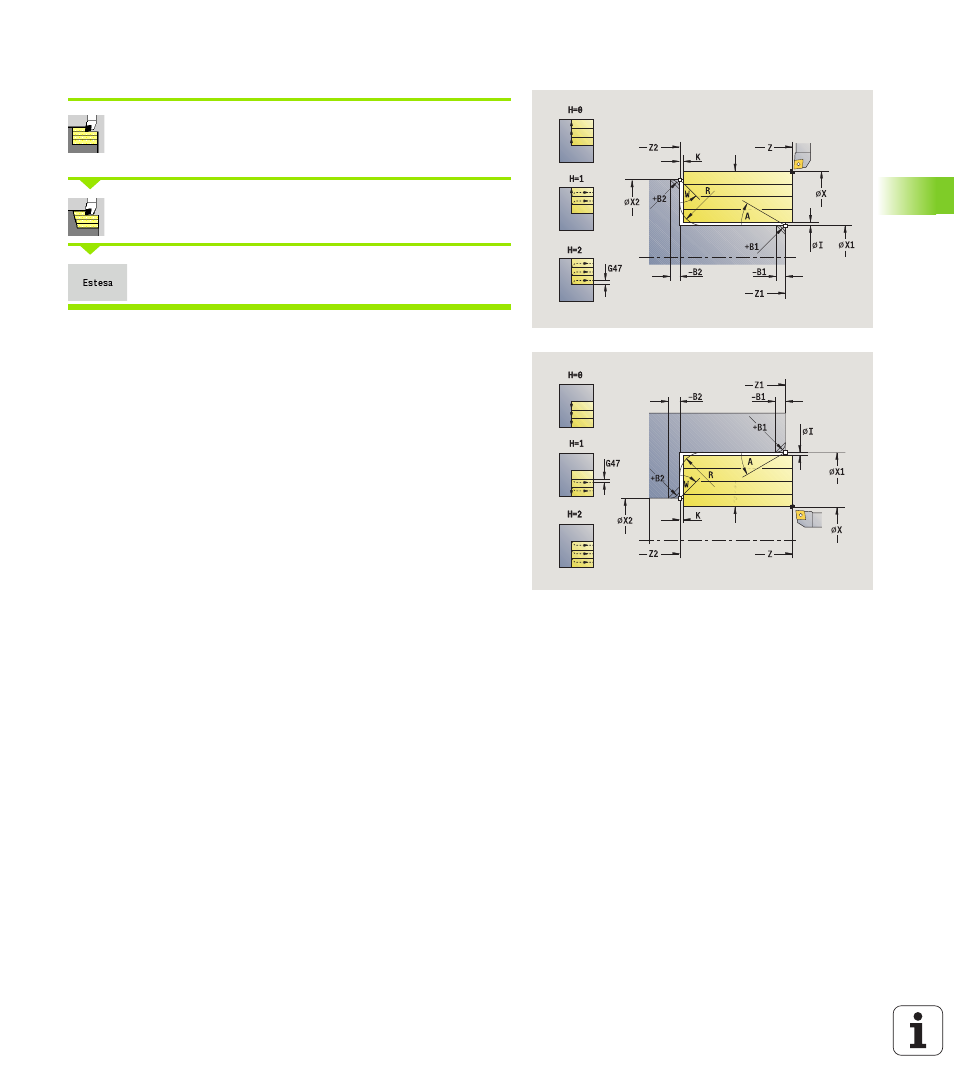

Passata assiale – Estesa
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Passata assiale
Attivare il softkey Estesa
Il ciclo sgrossa l'area descritta da Punto di partenza e Punto iniziale
X1
/Punto finale Z2 tenendo conto dei sovrametalli.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
P Profondità di accostamento: profondità di accostamento
massima
A Angolo iniziale (intervallo: 0° <= A < 90°)
W Angolo finale (intervallo: 0° <= W < 90°)
R Arrotondamento
I, K Sovrametallo X, Z
H Lisciatura profilo
 0: ad ogni passata
 1: con l'ultima passata
 2: senza passata di lisciatura
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B>0: raggio raccordo
 B<0: larghezza smusso
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
