282

Programmazione di cicli

4.6 Cicli di filet

tat

ur

a ed esecuzione scar

ico

Scarico DIN 76

Selezionare Filettatura

Selezionare Scarico DIN 76

Off: l'utensile si arresta alla fine del ciclo

On: l'utensile ritorna al punto di partenza

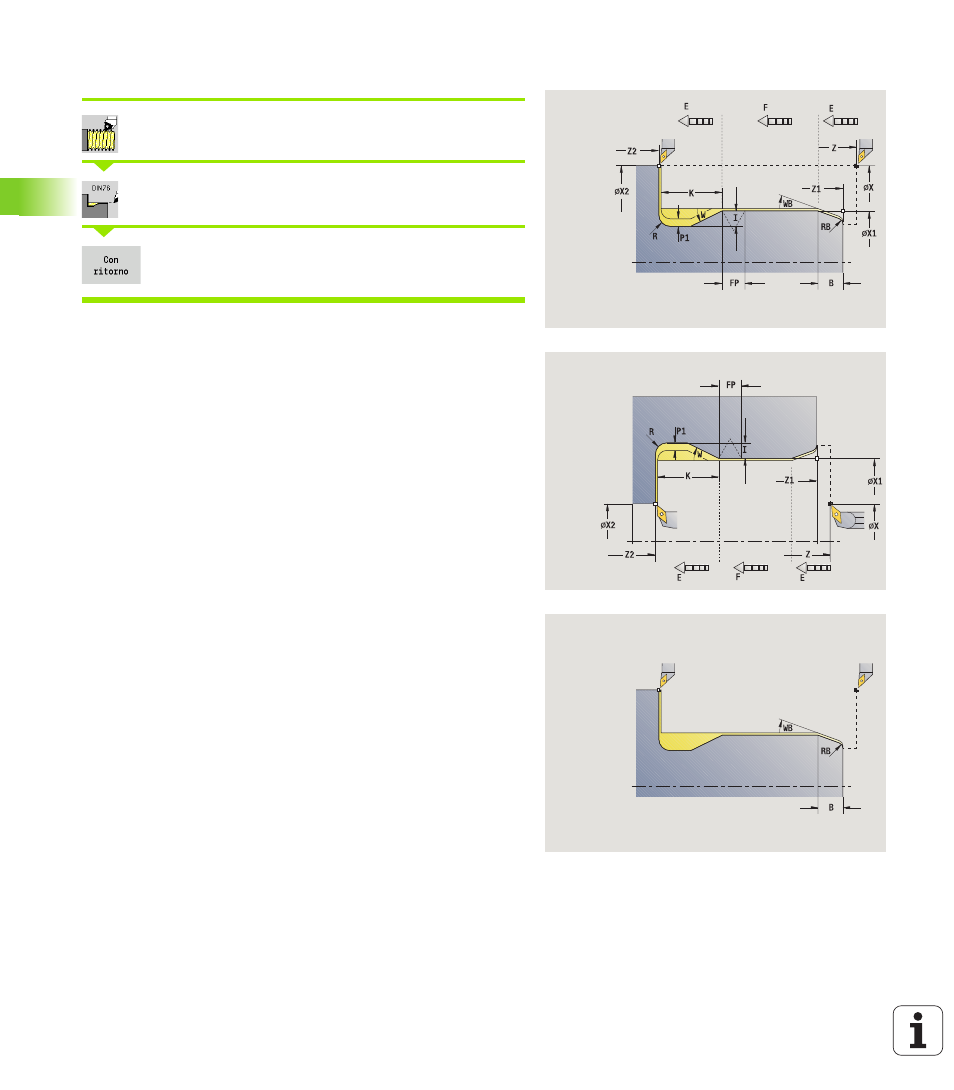

Il ciclo esegue uno scarico filettato DIN 76, l'imbocco filettato, il
cilindro sporgente e l'adiacente superficie piana. L'imbocco filettato
viene eseguito se si indica Lunghezza imbocco cilindrico o Raggio
imbocco

.

Parametri ciclo

X, Z

Punto di partenza

X1, Z1

Punto di partenza cilindro

X2, Z2

Punto finale superficie piana

FP

Passo filetto (default: tabella standard)

E

Avanzamento ridotto per entrata e imbocco filettato
(default: avanzamento F)

I

Profondità scarico (default: tabella standard)

K

Lunghezza scarico (default: tabella standard)

W

Angolo scarico (default: tabella standard)

R

Raggio scarico su entrambi i lati dello scarico (default:
tabella standard)

P1

Sovrametallo scarico

Nessuna immissione: lavorazione in una passata

P>0: suddivisione in pretornitura e tornitura finale "P" =
sovrametallo assiale, sovrametallo radiale sempre =
0,1 mm

G14

Punto cambio utensile (vedere pagina 130)

T

Numero posto torretta

ID Numero

ID

utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro
