HEIDENHAIN MANUALplus 620

51

2.2 Lo sc

her

m

o del MANU

ALplus

2.2

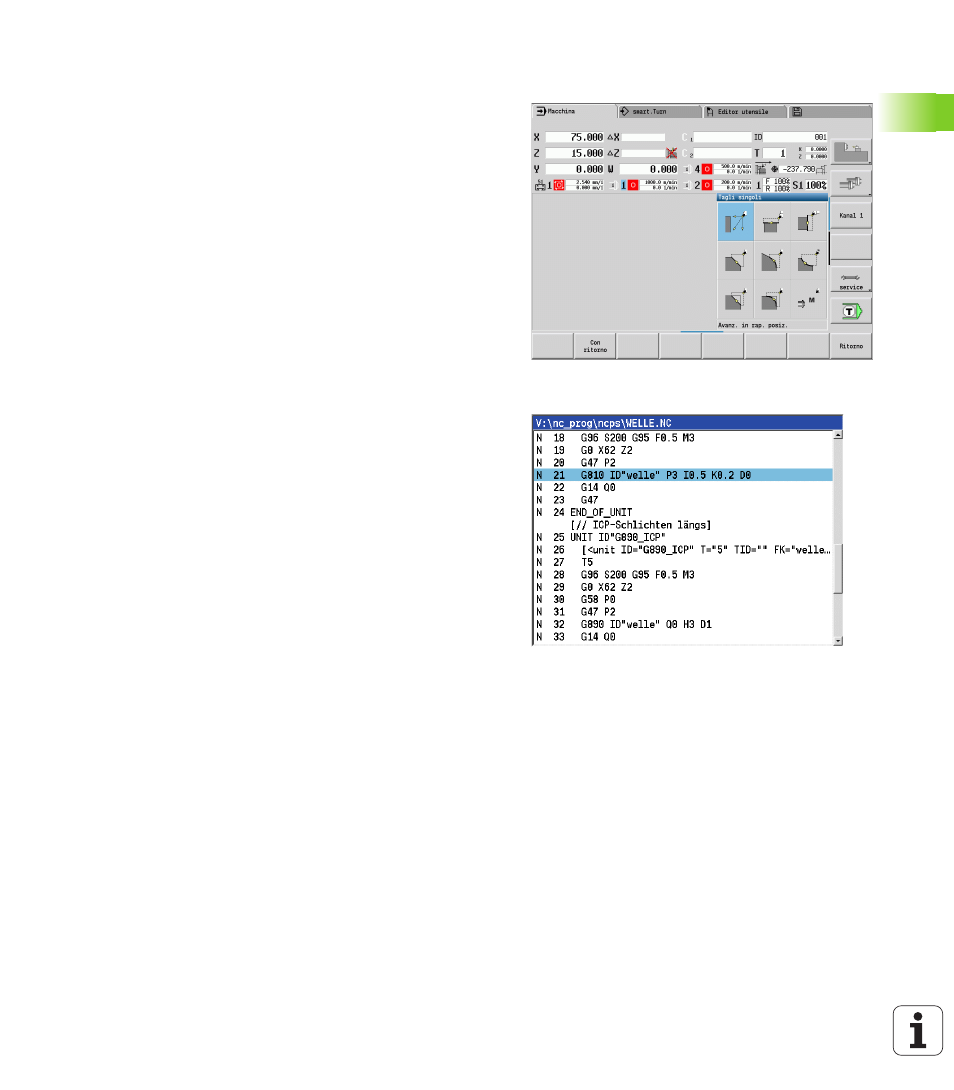

Lo schermo del MANUALplus

Il MANUALplus raggruppa le informazioni da visualizzare e le
rappresenta in cosiddette finestre. Alcune finestre vengono
visualizzate esclusivamente in caso di necessità, ad esempio durante
l'immissione dei dati.

Oltre a queste finestre, sono presenti sullo schermo la barra delle
modalità operative
, la barra dei softkey e la barra dei softkey PLC.
Le caselle della barra dei softkey corrispondono ai softkey disposti
sotto lo schermo.

Barra delle modalità operative
Nella barra delle modalità operative (sul bordo superiore dello
schermo) sono visualizzate le schede delle quattro modalità e delle
sottomodalità attive.

Visualizzazione stato macchina
Il campo di visualizzazione stato macchina (sotto la barra delle
modalità) è configurabile e riporta tutte le principali informazioni su
posizioni degli assi, avanzamenti, velocità e utensili.

Altre finestre utilizzate

Finestra liste e programmi
Visualizzazione di liste programmi, utensili, parametri ecc. Nella lista
si "naviga" con i tasti cursore per selezionare poi gli elementi della
lista da elaborare.

Finestra menu
Visualizzazione delle icone menu. Questa finestra è visualizzata sullo
schermo soltanto nelle modalità "Autoapprendimento" e
"Funzionamento manuale".

Finestre di immissione/Finestre di dialogo
Per l'immissione di parametri di un ciclo, di un elemento ICP, di
un'istruzione DIN ecc. I dati esistenti possono essere consultati,
cancellati o modificati nella finestra di dialogo.

Grafica di supporto
La grafica di supporto illustra i dati immessi (parametri ciclo, dati
utensile ecc.). Con il tasto con tre frecce circolari (sul bordo
sinistro dello schermo) si passa dalla grafica di supporto per la
lavorazione esterna a quella per la lavorazione interna e viceversa
(solo programmazione di cicli).

Finestra di simulazione
La rappresentazione grafica delle parti del profilo e la simulazione dei
movimenti dell'utensile consentono di verificare cicli, programmi
ciclo e programmi DIN.

Rappresentazione del profilo ICP
Visualizzazione del profilo nel corso della programmazione ICP.

Finestra di editing DIN
Visualizzazione del programma DIN nel corso della programmazione
DIN.

Finestra errori
Visualizzazione degli errori e degli allarmi verificatisi.
